纯化水回水流量计,管道回水流量计厂家

发布时间:2020-11-24 07:10:05  点击次数:1291次
纯化水回水流量计产品概述
涡轮流量计原理是感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。涡轮流量计的叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

纯化水回水流量计产品特点
1.压力损失小,叶轮具有防腐功能。
2.具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
3.采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量 显示器。修正公式精度优于±0.02%。
4.仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
5.采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装。

纯化水回水流量计基本参数
1、精度等级:±1%R、±0.5%R、±0.2%R(需特制)
2、量程比:1:10:1:15:1:20
3、仪表材质:304不锈钢、316(L)不锈钢等
4、被测介质温度(℃):-20~+120℃
5、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
6、信号传输线:STVPV3×0.3(三线制),2×0.3(二线制)
7、传输距离:≤1000m
8、信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
9、防爆等级:基本型:非防爆产品;防爆型:ExdIIBT6
10、防护等级:IP65

纯化水回水流量计流量范围
仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规连接方式
与耐压等级
特制耐压等级(MPa)
(带径法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3Mpa 4.0、6.3、12、16、25
法兰连接
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接
DN 25 1~10 0.5~10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 40 2~20 1~20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 50 4~40 2~40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16

纯化水回水流量计仪表分类
1、按仪表功能分类,LWGY系列液体涡轮流量计可分为2大类,即:
涡轮流量传感器/变送器
智能一体化涡轮流量计
2、功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于 与二次显示仪、PLC 、DCS 等计算机控制系统配合使用。
按照不同的输出信号,该类产品可分为LWGY-□N型和LWGY-□A型
LWGY-□N型传感器:12~24VDC供电,三线制脉冲输出,高电平≥8V,低电平≤0.8V;信号传输距离≤1000米;
LWGY-□A型变送器:24VDC供电,二线制4-20mA输出,信号传输距离≤1000。
该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图

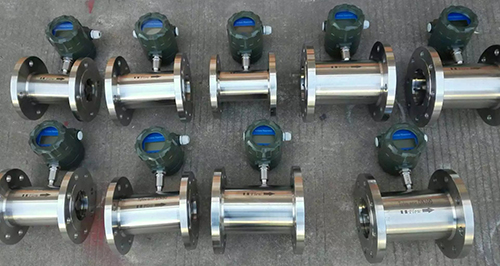

智能一体化涡轮流量计
采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4 位有效数字)及累积流量(8 位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品,防爆等级为:ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型:供电电源采用3.2V10AH锂电池(可连续运行 4 年以上);无信号输出功能。
LWGY-□C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。

纯化水回水流量计型谱
型号 代码 说明
LWGY   涡轮流量计
公称通径 4 4mm
6 6mm
---- ----
150 150mm
200 200mm
类型 N 传感器型:+12V或24V供电,输出三线制脉冲信号
A 变送器型:+24V供电,输出二线制4~20mA
B 智能型:锂电池供电,现场显示无信号输出
C 智能型:+24V供电,现场显示并输出二线制4~20mA
C1 智能型:+24V供电,现场显示并带有RS486通讯协议
C2 智能型:+24V供电,现场显示并带有HART通讯协议
精度等级 05 0.5级
10 1.0级
02 0.2级(协商订货,生产周期较长)
涡轮类型 W 扩展测量范围
S 标准测量范围
材质 S 304不锈钢
L 316(L)不锈钢
防爆 N 非防爆型
E 防爆型,ExdⅡBT6
压力等级 N 常规(参照工作压力表)
H(X) 高压(参照工作压力表)

纯化水回水流量计的安装
1、仪表安装采用法兰连接、螺纹连接及夹装式;
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20dn,下游直管段应≥5dn(dn为管道内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书
