热电阻产品概述

工业用热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至800℃范围内的液体、蒸汽和气体介质以及固体表面温度。

根据国家规定,我公司生产的符合IEC国标标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。

产品执行标准:IEC751、IEC1515、JB/T8622-1977、JB/T8623-1997

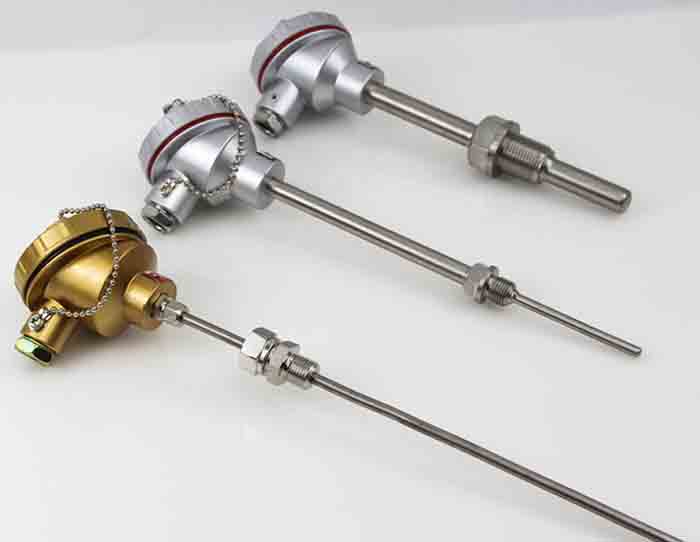

热电阻产品图

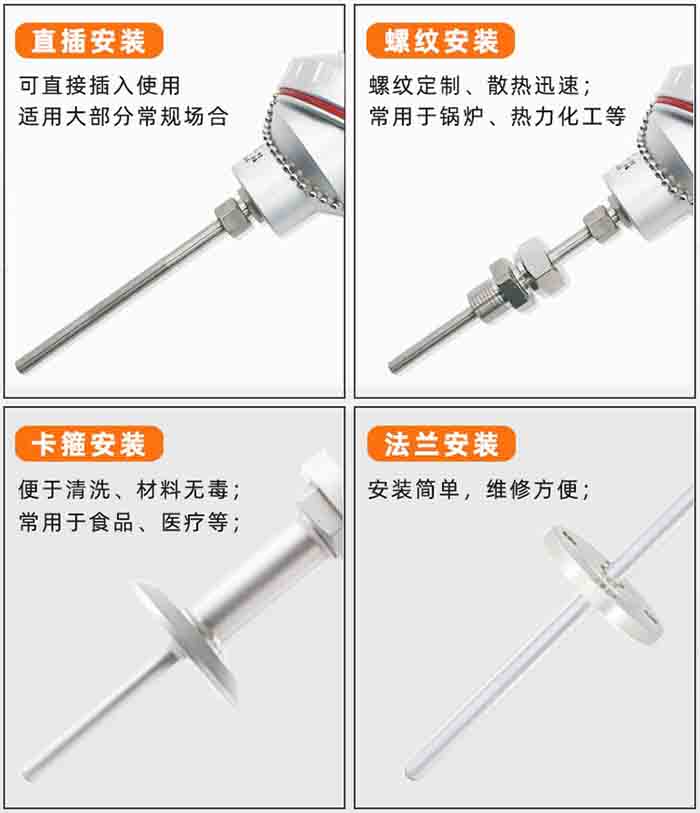

热电阻安装方式分类图


热电阻主要技术指标

1、测温范围和准确度

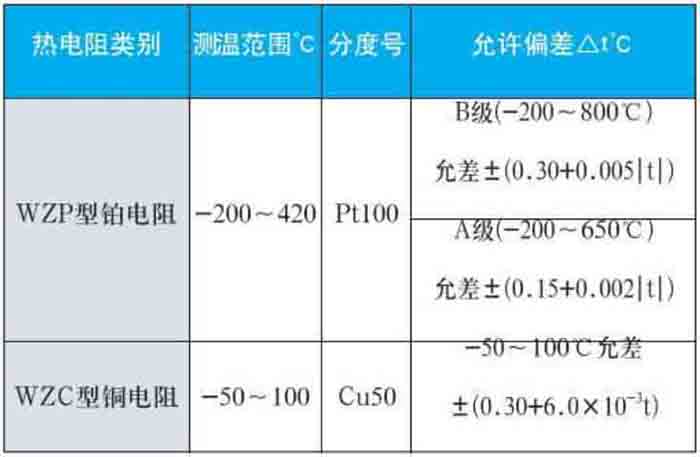

热电阻测量范围对照表

注:式中“t”为感温元件的实测温度绝对值。

热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值:(R100/R0)

分度号PT100:

A级R0=100±0.06Ω

B级R0=100±0.12Ω

R100/R0=1.3851±0.0012

分度号Cu50:

R0=50±0.05Ω

R100/R0=1.428±0.002


2、响应时间

在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的5%,所需要的时间称为热响应时间,用τ0.5表示。


3、热电阻公称压力

一般是指在该工作温度下保护管所能承受的外压(静态)而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关,还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。


4、热电阻最小置入深度

一般不小于150mm(特殊产品例外)


5、自热影响

通过热电阻中的测量电流为5mA时,测得的电阻增量换算成温度值应不大于0.30℃。


6、绝缘电阻

常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度为15~35℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。

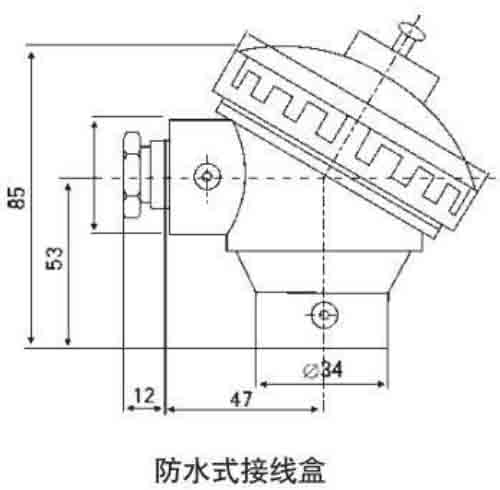

7、热电阻接线盒结构

热电阻防水接线盒结构图


热电阻工作原理

工业用热电阻分铂热电阻和铜热电阻两大类。

热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时,所测得的温度是感温元件所在范围内介质层中的平均温度。

装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构,并配以各种安装固定装置组成。

WZP型铂电阻的感温元件是一个铂丝绕组,双支铂电阻主要用于需要用两套显示、记录或调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。

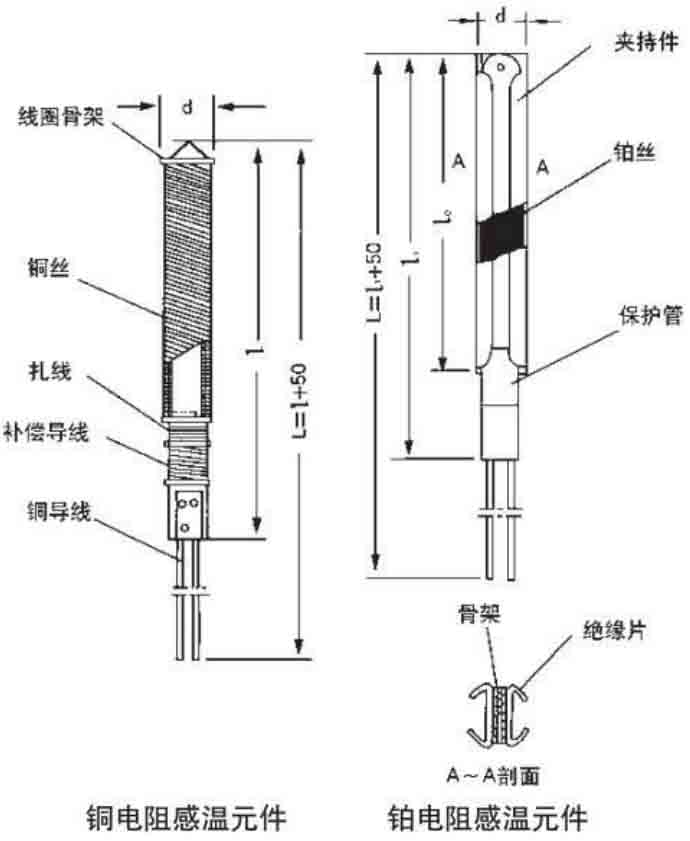

热电阻工作原理图

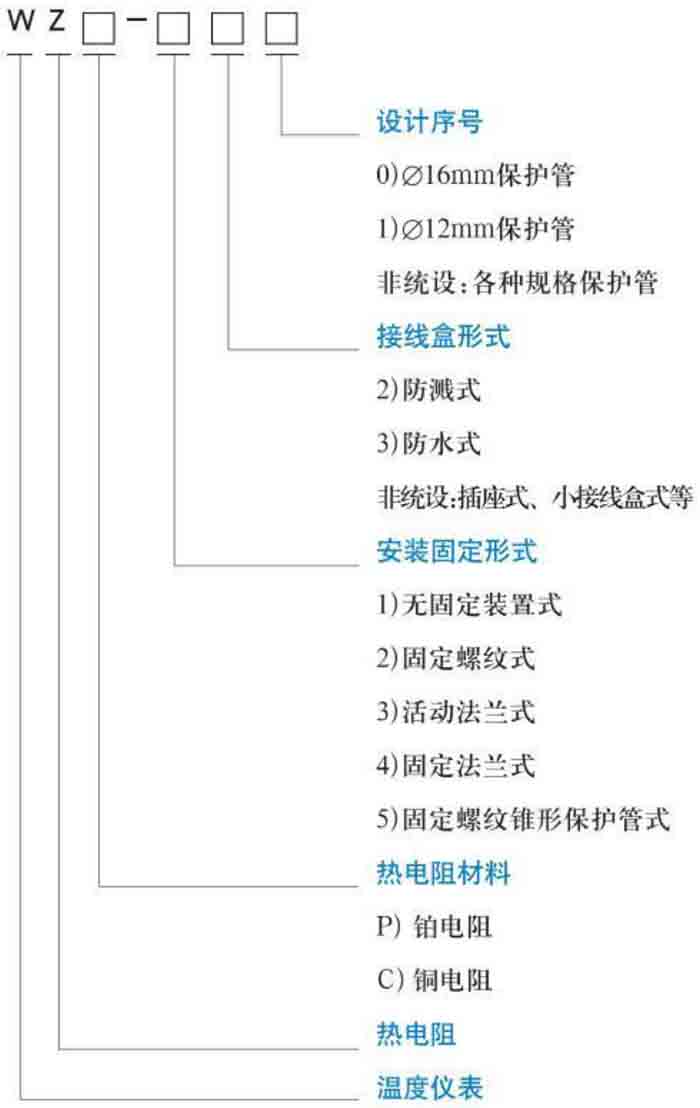

热电阻型号表示

热电阻规格选型表

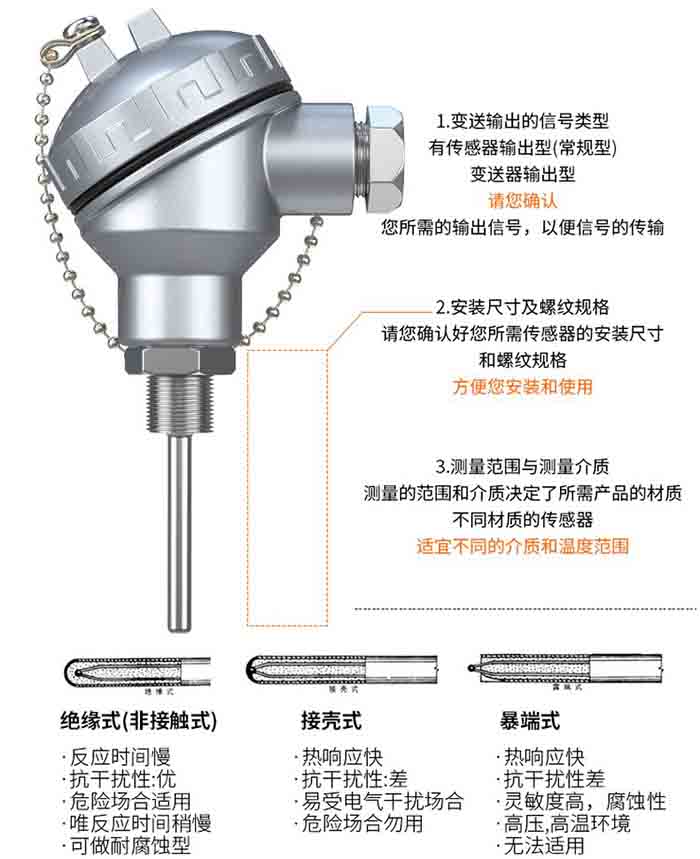

热电阻选型分类图


热电阻规格型号

固定螺纹式热电阻

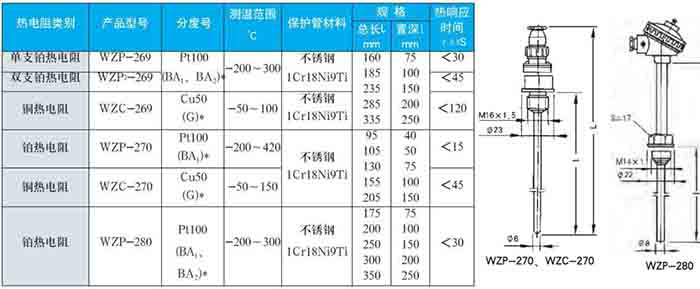

热电阻固定螺纹式技术参数对照表一

注:

1)打“*”分度号作特殊规格订货。

2)WZC-200双股引出电缆作导线。

3)WZPM-267采用引进元件WZPM-018,精度等级为:B级。

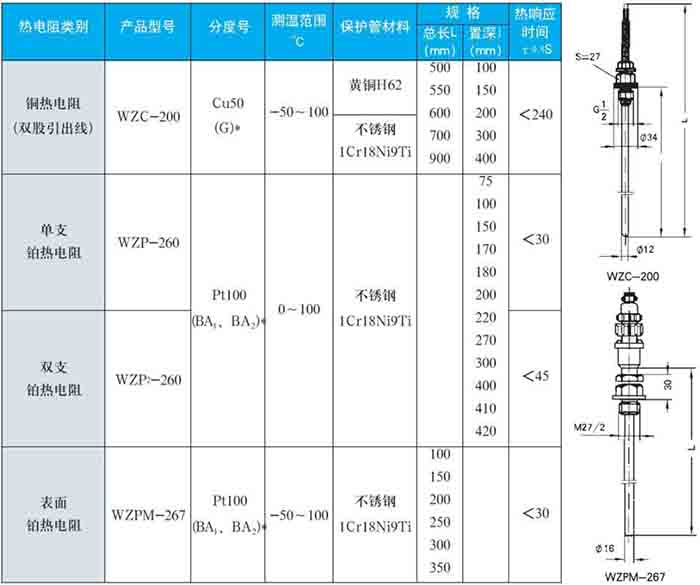

固定螺纹式热电阻

热电阻固定螺纹式技术参数对照表二

注:打“*”分度号作特殊规格订货。

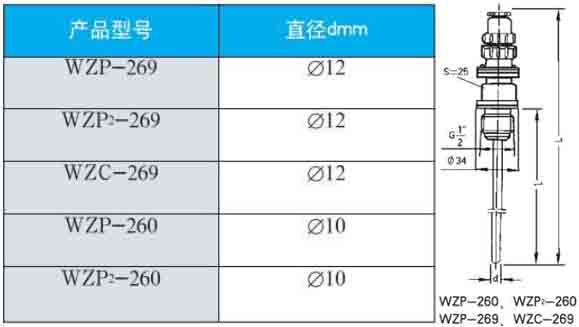

260、269型直径型号对照表

热电阻260/269直径型号对照表

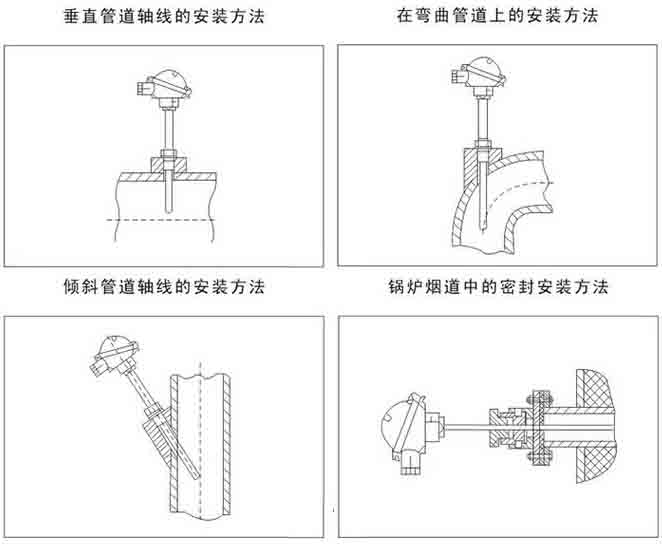

热电阻安装方式

热电阻安装示意图


热电阻输出信号接线

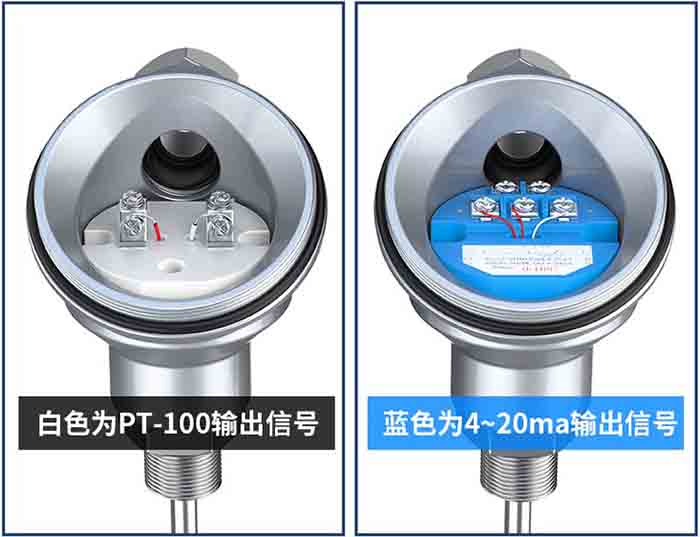

热电阻输出信号分类图
