纯化水回水流量计

发布时间:2021-01-04 09:39:39  点击次数:1219次

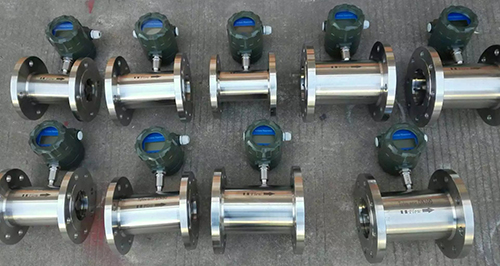

纯化水回水流量计产品概述
涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药行业。
一体化涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。
如用户需用特殊形式的流量计,可协商订货,需防爆型传感器时,在订货中加以说明。

纯化水回水流量计基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65

纯化水回水流量计仪表分类
现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。

B、脉冲输出型
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。

C、4~20mA输出型
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器最大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。

D、分体远传显示型
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接

纯化水回水流量计型谱
型    号 说    明
LWGY─ /□ /□ /□ /□ /□ /□



4             4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
6 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
10 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
20 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
25 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
32 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
40 40mm,标准量程2~20m3/h,宽量程为1~20m3/h
50 50mm,标准量程4~40m3/h,宽量程为2~40m3/h
65 65mm,标准量程7~70m3/h,宽量程为4~70m3/h
80 80mm,标准量程10~100m3/h,宽量程为5~100m3/h
100 100mm,标准量程20~200m3/h,宽量程为10~200m3/h
125 125mm,标准量程25~250m3/h,宽量程为13~250m3/h
150 150mm,标准量程30~300m3/h,宽量程为15~300m3/h
200 200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型 N +12V供电,脉冲输出,高电平≥8V低电平≤0.8V
精度等级 05 精度0.5级
10 精度1.0级
涡轮
类型
W 宽量程涡轮
S 标准涡轮
材质 S 304不锈钢
L 316(L)不锈钢
防爆 无标记,为非防爆型
压力等级 N 常规
H(x) 高压

纯化水回水流量计使用时注意事项
1、每一路的使用
1)安装就位后,应确保所有的切屑和残渣均已清除,系统已经吹洗、试压、气流进入并升压至流量计入口阀.
2)打开涡轮流量计上游旁通小球阀
3)缓慢打开流量计上游旁通小截止阀,气体缓慢充入直到流量计下游电动强制密封球阀前。
注意:压力剧烈震荡或过快的高速加压会损坏涡轮流量计。为了保护气体流量计,加到流量计上的压力升高不能超过35kPa/s。如现场不能测量压力变化,则监视流量计流量不能超限。
4)关闭旁通小球阀和截止阀。
5)转动手轮打开入口强制密封阀。
6)缓慢打开流量计下游电动强制密封球阀(至少持续1分钟),最好使用电动执行机构上的手动开关,一定要小心,不要使流量计超速运转.
7)按1.2-1.6 步骤操作,整个系统充压完毕,天然气开始被计量。
2、在线比对气体流量计(工作路和主路进行比对)
1)确保主路的入口和出口阀门是关闭的。
2)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
3)关闭工作路出口电动强制密封球阀,缓慢打开比对管路的强制密封球阀,缓慢打开主路出口电动强制密封球阀(最好是同时做三项工作)。
4)气体依次通过工作路和主路。两台流量计可以互相比对,来检查是否有大的偏差。
5)当比对结束后,关闭比对管路上和主路上的两个强制密封球阀,打开工作管路的出口球阀(最好是同时做三项工作)。
6)这时工作路重新投入工作。
3、用移动标定车在线标定气体XY-LWGY涡轮流量计
1)确保两个标定口之间的电动强制密封球阀处于关闭的状态。
2)打开标定口法兰盲板上的小球阀,确保法兰盲板内部无压力。然后取下法兰盲板。
3)将移动标定车和标定口连接好。
4)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
5)关闭工作路出口电动强制密封球阀,缓慢打开比对管路的强制密封球阀,缓慢打开主路上两个标定强制密封球阀(最好是同时做这四项工作)。
6)这时,气体依次流过橇座内的两台气体涡轮流量计和移动标定车。 3.7 完成在线标定后,关闭标定口的两个球阀,缓慢打开比对管路的强制密封球阀,缓慢打开工作路出口电动强制密封球阀(最好是同时做这四项工作)。
7)将法兰盲板装回,不要忘了关闭法兰盲板上的小球阀。 3.9 这时工作路重新投入工作。

纯化水回水流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
