纯化水流量计安装时对直管段或流动调整器的要求

发布时间:2021-09-11   点击次数:
纯化水流量计对管道内流速分布畸变及旋转流是敏感的进入传感器应为充分发展管流,因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器。
a.纯化水流量计水平安装的传感器要求管道不应有目测可觉察的倾斜(一般在5°以内),垂直安装的传感器管道垂直度偏差亦应小于5°。

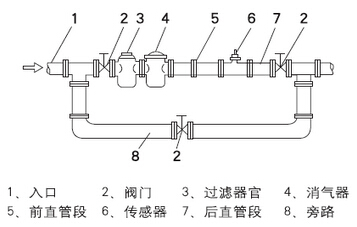

b.需连续运行不能停流的场所,应装旁通管和可靠的截止阀(见图9),测量时要确保旁通管无泄漏。
c.在新铺设管道装传感器的位置先介入一段短管代替传感器,待:“扫线”工作完毕确认管道内清扫干净后再正式接入传感器。由于忽视此项工作,扫线损坏传感器屡见不鲜。
d.若流体含杂质,则应在传感器上游侧装过滤器对于不能停流的.应并联安装两套过滤器轮流清除杂质。
e.或选用自动清洗型过滤器。若被测液体含有气体.则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
f.若传感器安装位置处于管线的低点,为防止流体中杂质沉淀滞留应在其后的管线装排放阀,定期排放沉淀杂质。
被测流体若为易气化的液体,为防止发生气穴影响测量精确度和使用期限传感器的出口端压力应高于公式5计算的最低压力Pmin
Pmin=2ΔP+1.25Pv Pa 公式5
式中:Pmin—为最低压力,Pa;
Pv—被测液体最高使用温度时饱和蒸汽压,Pa。
流量调节阀应装在传感器下游.上游侧的截止阀测量时应全开.且这些阀门都不得产生振动和向外泄漏。
对于可能产生逆向流的流程应加止回阀以防止流体反向流动。传感器应与管道同心,密封垫圈不得凸入管路。液体传感器不应装在水平管线的最高点.以免管线内聚集的气体(如停流时混入空气)停留在传感器处.不易排出而影像测量。
