双金属温度计产品概述

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

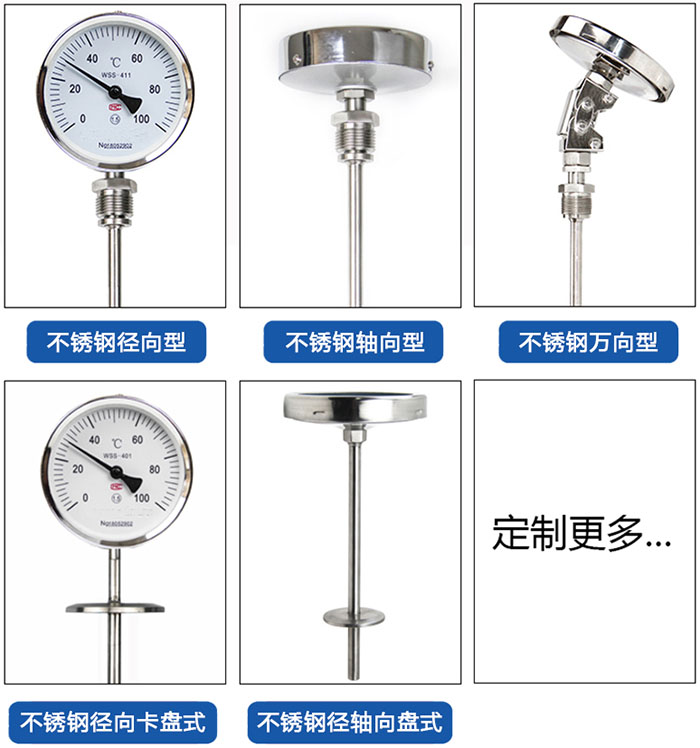

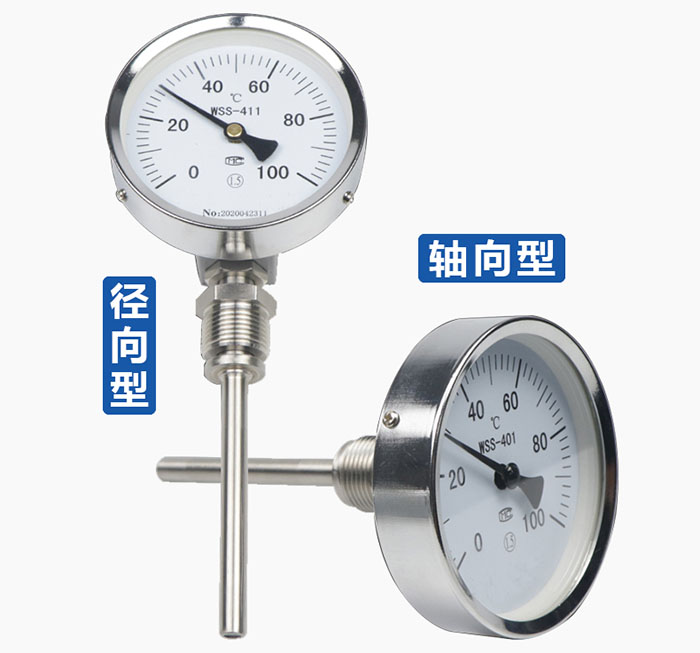

双金属温度计产品图


双金属温度计特点

1.现场显示温度,直观方便。

2.安全可靠,使用寿命长。

3.多种结构形式,可满足不同要求。

双金属温度计产品分类图


双金属温度计工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。


双金属温度计主要技术参数

1.产品执行标准:JB/T8803-1998;GB38369-83

2.标度盘公称直径:60,100,150

3.精度等级:(1.0)1.5

4.热响应时间:≤40s

5.防护等级:IP55

6.角度调整误差:角度调整误差应不超过其量程的1.0%

7.回差:温度计回差应不大于基本误差限的绝对值

8.重复性:温度计重复性*限范围值应不大于基本误差限绝对值的1/2

9.测温范围:

双金属温度计测温范围对照表

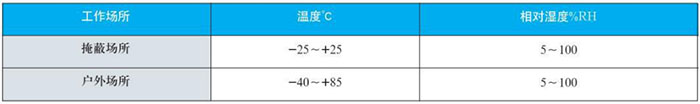

10.正常工作大气条件:

双金属温度计工作大气条件对照表

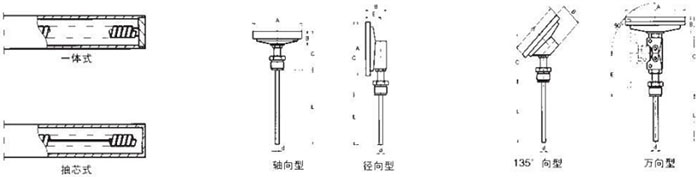

11.测量端形式:

双金属温度计测量端结构图

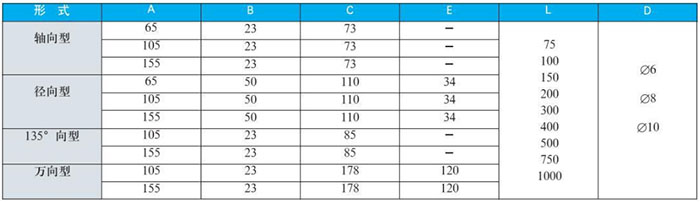

12.外形尺寸:

双金属温度计外形尺寸对照表


双金属温度计安装固定形式

1.可动外螺纹管接头

双金属温度计可动外螺纹管接头尺寸图

2.可动内螺纹管接头

双金属温度计可动内螺纹管接头尺寸图

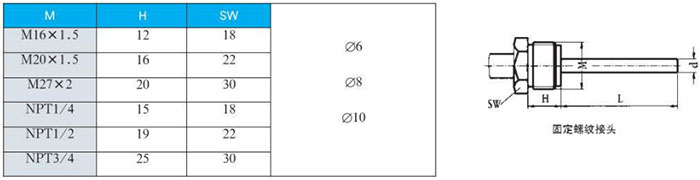

3.固定螺纹接头

双金属温度计固定螺纹接头尺寸图

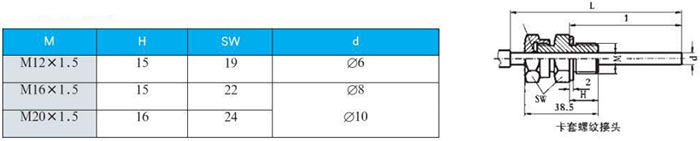

4.卡套螺纹接头

双金属温度计卡套螺纹接头尺寸图

5.卡套法兰接头

双金属温度计卡套法兰接头尺寸图

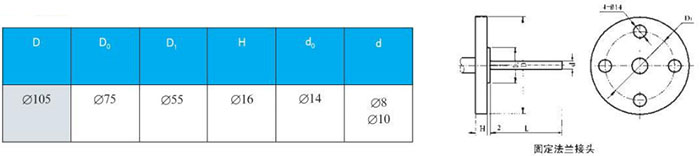

6.固定法兰

双金属温度计固定法兰尺寸图

注:可提供ANSI、JB、HG等标准法兰

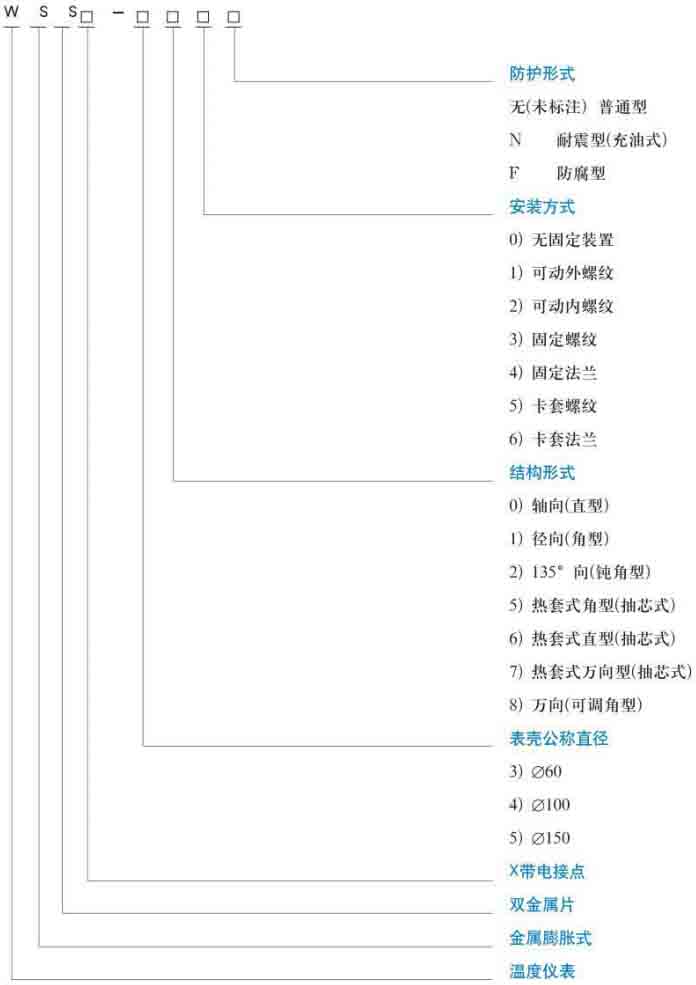

双金属温度计型号表示

双金属温度计规格型号对照表

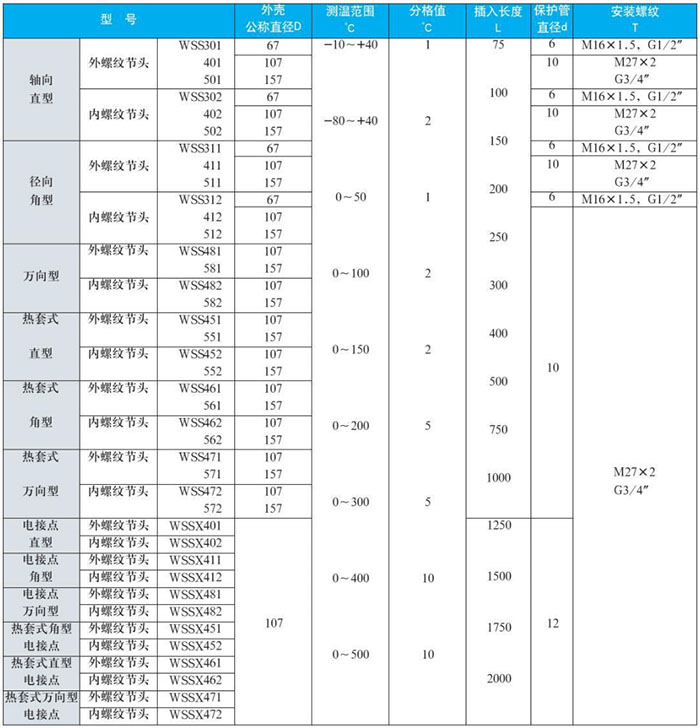

双金属温度计型号规格及测量范围

双金属温度计测量范围对照表


双金属温度计使用与维修

1、为保证温度计的正确性,尾管浸入被测介质的深度视尾管长度不同应在75以上。

2、读数时视线应与标度盘垂直。

3、温度计在正常使用后(一般不超过一年)应按工业双金属温度计有关检定规程进行定期检定。

4、热套式温度计使用过程中遇到损坏需要更换时,只需逆时针松动螺母1,然后旋出表芯2,保护套3留在设备中,将新的表芯装入,勿使双金属螺管与保护套底部接触,旋紧螺母1即可。

5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管,切勿使其弯曲变形。

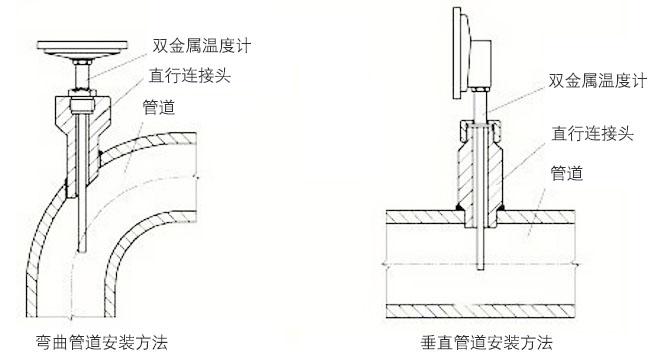

双金属温度计正确安装示意图
