气体涡轮流量计接线图
发布时间:2021-04-24 07:51:47 点击次数:460次

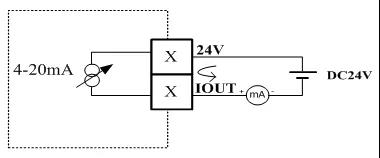

两线制4-20mA输出功能接线说明

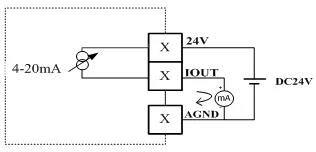

三线制4-20mA电流输出

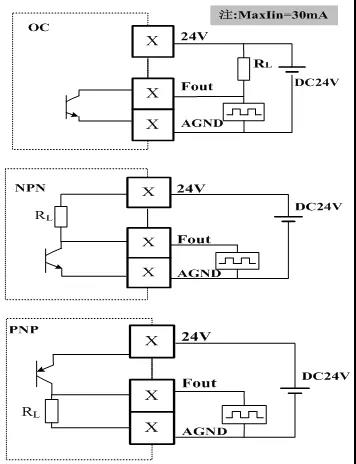

脉冲输出接线图

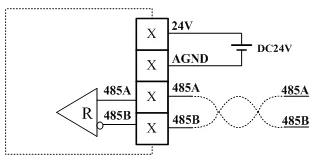

RS485输出接线图

IC卡信号接线说明

说明:
1、默认低电平,高电平有效,高电平>2.8V,低电平<0.2V,脉冲宽度可设置,BC、BL接线方式与IC信号相同(详细请咨询售后人员)。
2、任意供电下均有IC卡信号输出。

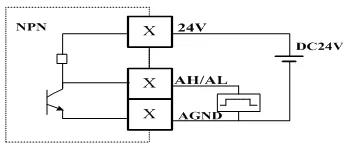

报警输出接线说明
