椭圆齿轮流量计不转的原因
发布时间：2021-04-24 07:38:51 点击次数：1616次
椭圆齿轮流量计的椭圆齿轮不转
故障原因：
（1）管道中有杂物；
（2）被测液体含杂物多.过滤器损坏.杂物进入表内，齿轮卡住。
处理方法：
拆洗仪表及管道，修理过滤器。
结构与工作原理
椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高 温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机 构、调节机构、计数器、发讯器。

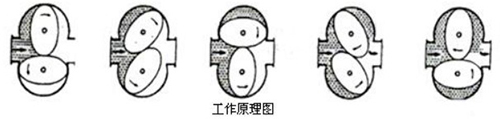

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出 口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月 形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可 知道通过管道中液体总量和瞬时流量。

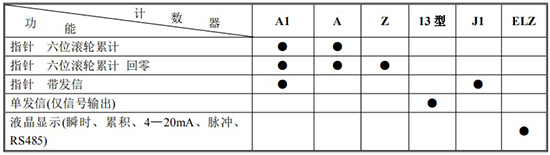

1.各种计数器功能及代号

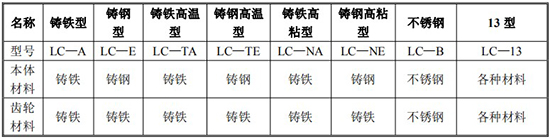

2.型号及主要零件材质
*如有特殊需要请另行注明
