椭圆齿轮流量计的概述

发布时间:2021-04-24   点击次数:

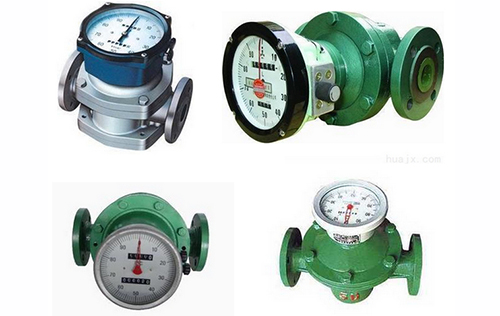

椭圆齿轮流量计又称排量流量计,它属于容积式流量计一种,在流量仪表中是精度较高的一类。
椭圆齿轮流量计的结构
椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔,由于齿轮的转动,所以不是绝对密封的,作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。流量计主要是由壳体、计数器、椭圆齿轮和联轴器等组成。

椭圆齿轮流量计的优点
1.流量测量与液体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
2.粘度愈大的介质,从齿轮和计量间隙中泄漏量愈小,因此核测介质的粘度愈大,泄漏误差愈小,对测量愈有利。
3.椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,在测量液体时如果夹杂气体,会导致测量误差。

椭圆齿轮流量计在安装
1.椭圆齿轮流量计在安装前应清洁管道,若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置,椭圆齿轮流量计对前后直管段没有一定的要求,它可以水平或垂直安装,安装时,使流量计的椭圆齿轮动轴与地面平行;
2.应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭阀门应分别安装在流量计的进出口端;
3.流量计壳体上箭头指向应与被安装管道的液体流动方向一致;
4.连续流程的管道,安装流量计的水平管道应该装有旁路阀,以便定时清洗、检修。在垂直管道上的流量计,应装在旁路管道中以防止杂物落入仪表内;
5.流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180°或 90°
