热水流量计选型参数

发布时间:2021-11-26 09:05:57  点击次数:598次

正确的选型对于热水流量计的应用至关重要,首先必须根据被测流体的参数选择合适的口径、内衬和电极材料,其次根据用户对热水流量计的要求选择仪表外壳防护等级和输出功能。据有关数据显示,仪表在实际使用中有2/3的故障是因错误选型造成的,需特别注意。选型工作一般包括以下几个部分, 即:


(1) 收集被测流体的参数

流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流(反向流)出现、管内是否出现负压等。


(2)流速和口径与测量精度的关系

热水流量计测量精度与口径和流速有关,流速大精度就会高,反之流速越小精度就越低,一般可测量的最低流速为0.1m/s(即该流速可保证测量精度)。

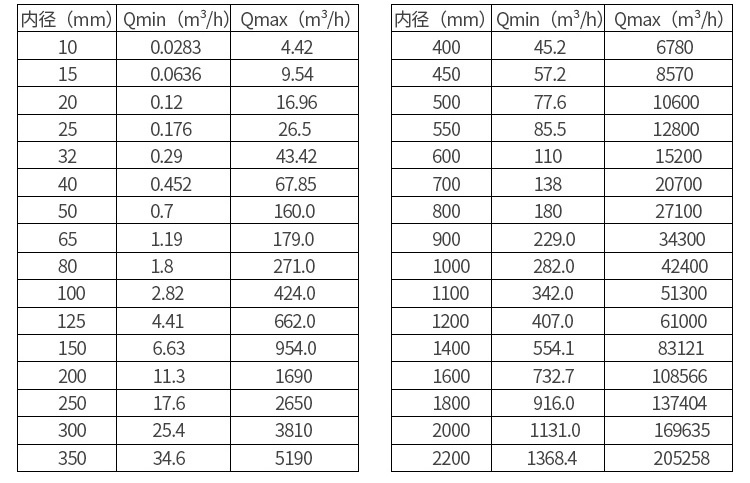

(3)参照"流量计口径与流量范围对照表”

最小与最大流量对应的流速为0.1~10m/s

流量公式为Q=0.002826VD2

式中Q-流量m3/h,V-流速m/s,D-口径mm



可以根据表中的流量范围选择合适的流量计口径:

★测清洁水时,经济流速是1.5~3m/s,此时管损小、泵耗电量低;

★测易结晶结垢的液体时,适当提高流速,以>3m/s为宜,流速高起到自清扫作用,从而防止液体粘附在管壁和电极上;

★测矿浆等磨损大的流体时,应适当降低流速,以<2m/s为宜,以降低介质对内衬和电极的磨损;

★实际应用中管道流体流速高于7m/s的较少,超过10m/s的则更为罕见。

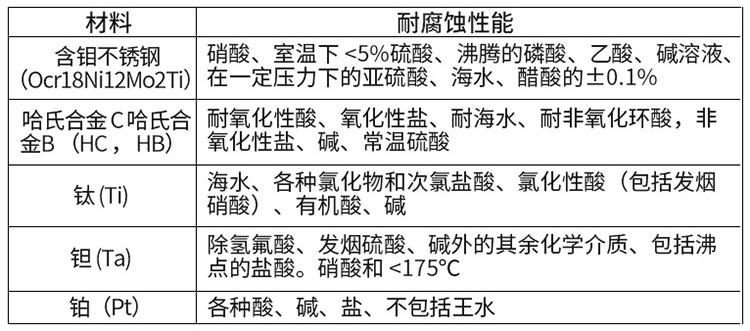

(4)电极材料的选择

热水流量计中只有电极与被测介质接触,起着传递感应电压的作用。

合格的电极材料不允许产生腐蚀,也不允许产生电极表面效应。


1. HB不耐硝酸腐蚀,对于浓度大于10%的盐酸和硫酸铝会产生电极表面效应,使流量计输出不稳定。

2. 钽不会被水腐蚀,但与水接触容易被氧化,产生电极表面效应,生成绝缘层,使流量计输出不稳定。

3. 铂电极对盐酸有良好的耐腐性,但测量浓度大于10%的盐酸时,流量计输出波动会很大。铂电极用于测量低压、双氧水时,由于电极表面效应会产生气雾,阻碍电气通路,使流量计输出不稳定。

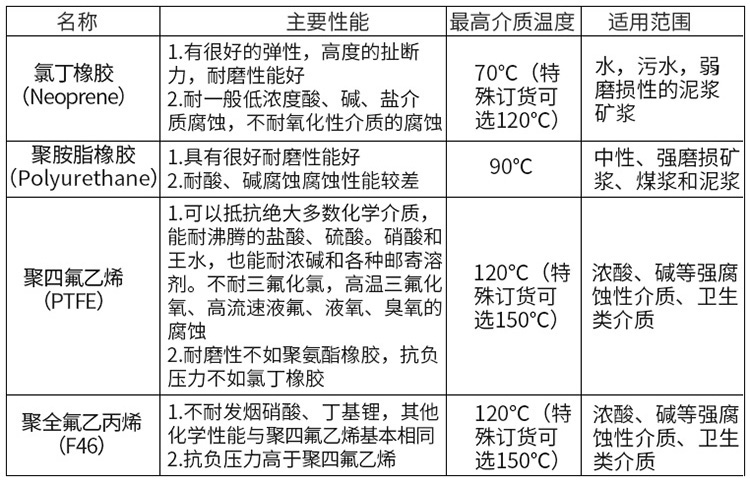

(5)内衬材料的选择

根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
