椭圆齿轮流量计概述

椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量 程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。

LC 系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和 瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。 加装散热器或椭轮欠齿可测量高温、高粘液体。

不同的液体（酸、碱、盐、有机溶液等）流量计主体可选择不同的材质制造。



椭圆齿轮流量计结构与工作原理

椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高 温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机 构、调节机构、计数器、发讯器。

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出 口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月 形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可 知道通过管道中液体总量和瞬时流量。

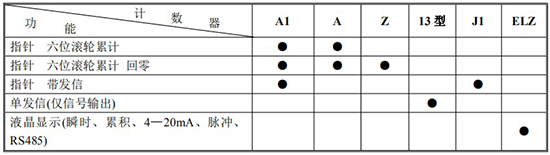

1.各种计数器功能及代号

2.型号及主要零件材质

*如有特殊需要请另行注明

涡轮流量计概述

涡轮流量计是速度式流量仪表中的一种，也叫叶轮式流量计，以动量矩守恒原理为基础。

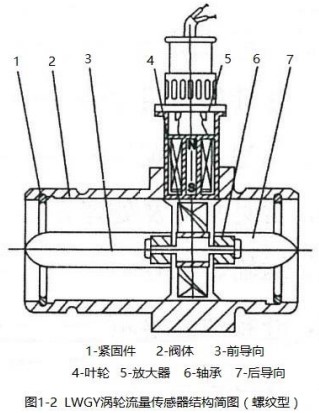

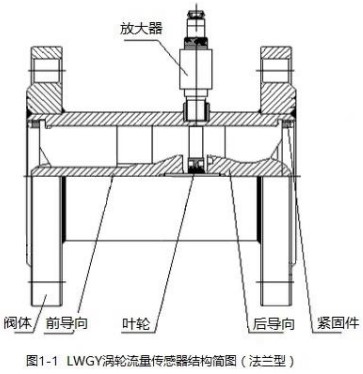

涡轮流量计的结构见右边图 1-1 和图 1-2，流体在管道中流动时冲击涡轮叶片，使涡轮旋转，涡轮的旋转速度随流量的变化而变化，最后从涡轮的转数求算出流量值，在二次仪表上进行计数和显示，可反映出瞬时流量和累积流量（或称总量），也可转换成标准信号进行远传。此外，传感器输出的脉冲频率信号可以单独与计算机配套使用，由计算机代替流量显示仪表实现密度或温度、压力补偿，显示流体体积流量或质量流量。是目前流量仪表中比较成熟的高准确度仪表之一。



部件组成

通常涡轮流量计由整流器、仪表管段、传感器和前置放大器构成。

整流器是为了消除或减少流动中的漩涡流、偏心流等各种非轴对称流和脉动流而设置于流量计前端管道中的装置。

仪表管段是指包括整流器、上下游直管段以及流量计在内的配管部分。

传感器是把转子的转动转换成电信号的装置。通常把涡轮流量计中感知流体流速的涡轮及其组合（包括前后导流架、轴承、壳体及前置放大器）统称为涡轮流量传感器。

前置放大器是为了传送传感器的电信号而对其进行放大、整形，从而得到输出信号的装置。将输出信号的信号处理、转换部分称为二次仪表或显示仪表。



工作原理

流体通过传感器壳体时，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传至显示仪表，显示出流体的瞬时流量或累积流量。

在一定的流量范围内，脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比，流量方程为：

式中 qv —— 流体的瞬时流量（工作状态下）m3/h ；

f —— 脉冲频率，Hz；

K —— 传感器的仪表系数 m-3 ，由校验单给出。

每台传感器的仪表系数由我公司填写在检定证书中，K 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。



产品特点与材质

本公司产品的各项零部件均采用高精度的数控机床加工成型，具有一致性好，产品质量稳定，各项指标均优于同类国标要求。

传感器阀体采用国标 304 不锈钢制作，法兰采用 HG20593-2009、PN16 标准；

前后导向支架选用 304 不锈钢精密铸造成型，表面光洁度高，对流体通过时阻力小，与阀体紧密配合，在大流量通过时无噪声。

轴承选用高品质硬质合金轴承，耐磨蚀、耐腐蚀、寿命高。

叶轮选用高导磁不锈钢材料，整体式设计，经过高精密加工中心的一道道精雕细琢，品质优良，从而保证了整机的性能要求。

二次仪表选用国内知名厂家的产品，以确保整机在使用中的稳定性和精准性。



适用场合

我公司研制生产的 LWGY 型涡轮流量计是在吸收国内外流量仪表的先进技术并结合实际使用情况加以优化设计而成的新一代涡轮流量计，广泛应用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Gr13、刚玉 Al2O3和硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于 5*10-6m2/s 的液体，对于运动粘度大于 5*10-6m2/s 的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以实现定量控制、超量报警等功能，是流量计量和节能的理想仪表。与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。它被广泛用于石油、化工、冶金、科研、国防、计量等领域的计量、控制系统。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。



涡轮流量计规格代号与仪表参数

2.1 规格代号的表示方法

LWGY 型涡轮流量传感器型号和规格代号表：

2.2 仪表参数

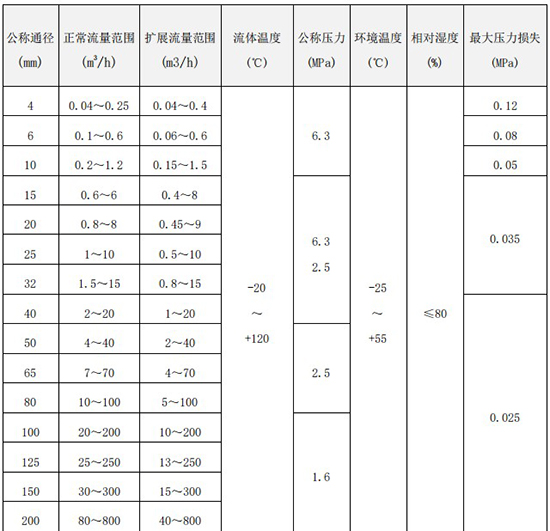

传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、最大压力损失表：



涡轮流量计产品特点

本公司生产的涡轮流量计主要有以下特点：

3.1 优点

①准确度高。涡轮流量计的测量精度一般为±0.25%R～±0.5%R，高精度型可达±0.15%R。在线性流量范围内，即使流量有所变化也不会降低累积准确度。

②测量范围宽。最大和最小线性流量比通常为 6:1～10:1，有的大口径流量计甚至可达 40:1，故适宜流量大幅度变化的场合。

③重复性好。短期重复性可达 0.05%～0.2%，由于具有良好的重复性，因此在贸易结算中是优先选用的流量计。

④压力损失小。流通能力大（同样口径可通过的流量大）。

⑤耐高压。由于外形简单并且采用磁电感应结构，仪表壳体上无需开孔，容易实现耐高压设计，可用于高压液流的测量。

⑥数字信号输出。传感器输出的是与流量成正比的脉冲频率信号（即数字信号），易于远传，因此适用于总量及瞬时流量的计量与控制，信号的抗干扰能力也较强。获得的信号频率高，信号分辨率强。

⑦安装维修方便。结构简单轻巧，安装维护方便。因为无滞留部分，内部清洗简单。如发生故障，并不影响管道内流体的输送。

⑧适用范围广。基本上为圆筒形设计，容易适应高温、高压的要求和低温流体的测量；

⑨耐腐蚀。传感器采用国标不锈钢抗腐蚀材料制作，耐腐蚀性能好。

3.2 局限性

①不能长期保持校准特性，需定期校验。对于贸易储运等有高准确度测量要求的，最好配备现场校验设备，可定期校验以保持其特性。

②不太适宜高黏度型介质。对黏度变化反应敏感。介质黏度增大使流量计测量下限值提高，范围度缩小，线性度变差。

③仪表受来流流速分布畸变和旋转流影响较大，传感器上下游所需直管段较长，如安装空间受限制，可加装流动调制器（整流器）以缩短直管段长度。

④对被测介质清洁度要求较高。

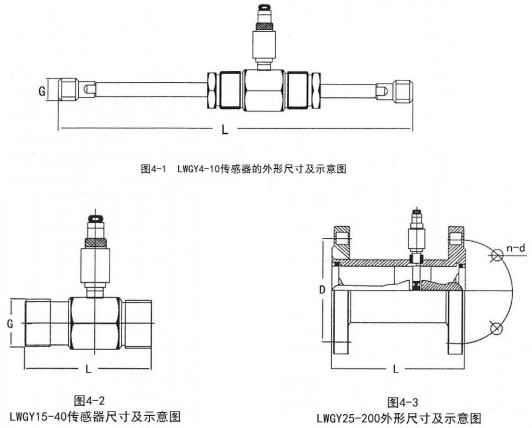

涡轮流量计外形尺寸参数
