当前位置:首页>>产品中心>>油流量计>>重油流量计

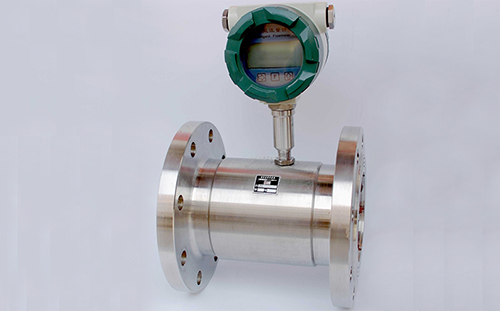

重油流量计

重油流量计

  • 订购热线:15195518515
  • 1.致电金湖凯铭仪表有限公司,确定产品型号,规格。
  • 2.确认产品价格,数量,生产周期,发货方式。
  • 3.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户。
  • 4.提供收货人的姓名,地址,联系方式。

重油流量计概述

椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量 程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。

LC 系列椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和 瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。 加装散热器或椭轮欠齿可测量高温、高粘液体。

不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。

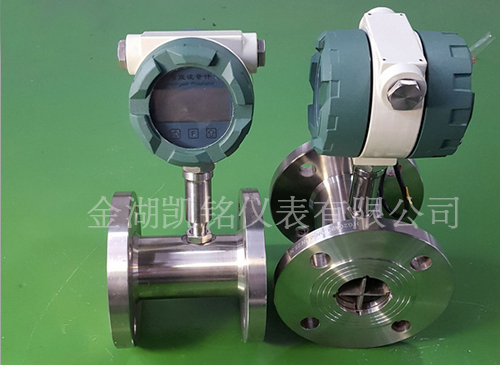

重油流量计产品图


重油流量计结构与工作原理

椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器,则构成高 温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成,计数机构则包含减速机 构、调节机构、计数器、发讯器。

重油流量计结构图

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出 口压力差推动而旋转,从而不断地将液体经初月形空腔计量后送到出口处,每转流过的液体是初月 形空腔的四倍,由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器,便可 知道通过管道中液体总量和瞬时流量。

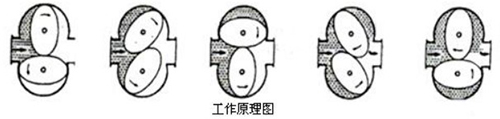

重油流量计工作原理图

1.各种计数器功能及代号

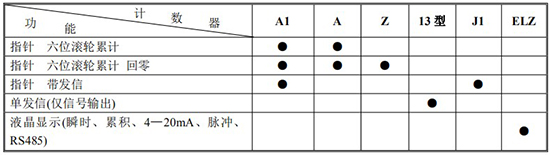

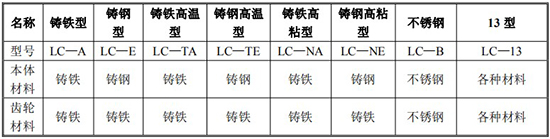

重油流量计计数器功能及代码对照表

2.型号及主要零件材质

重油流量计材质对照表

*如有特殊需要请另行注明


重油流量计性能(误差与压力损失曲线)

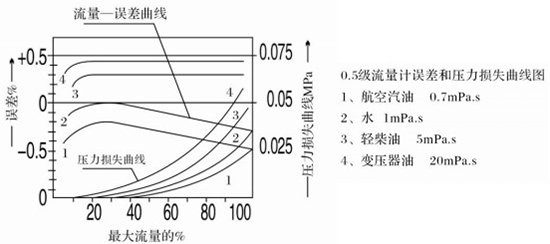

重油流量计性能曲线图

解释:1 图中各种不同液体可用精度调节装置将流量计误差调整在 0 轴上下,使误差达最佳值。

2 任何液体缩少流量量程比情况下,用精度调节装置可提高流量计精度。


重油流量计技术参数

1 铸铁型、铸钢型、不锈钢型椭圆齿轮流量计

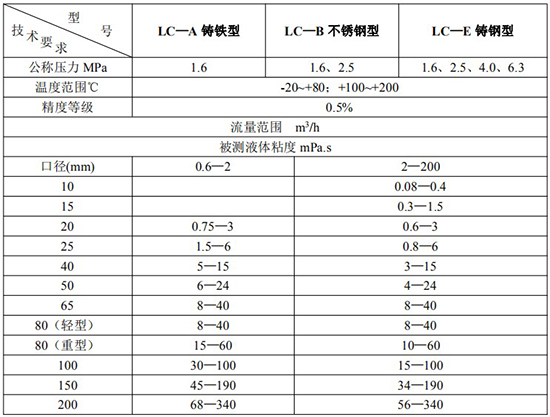

重油流量计技术参数对照表一

2 高粘型椭圆齿轮流量计

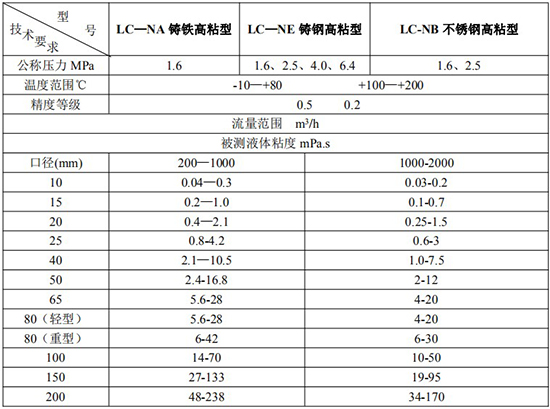

重油流量计技术参数对照表二

3 高精度椭圆齿轮流量计

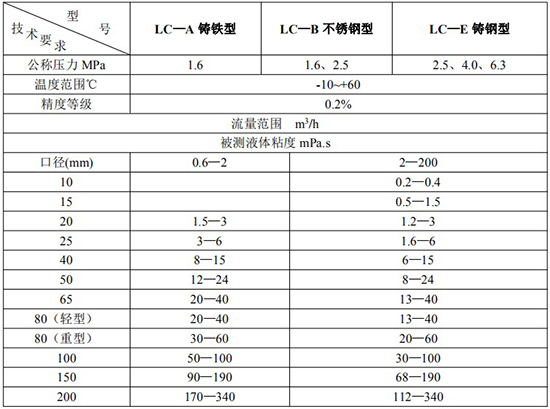

重油流量计技术参数对照表三


重油流量计外形尺寸

1 铸铁型椭圆齿轮流量计外形尺寸

型号:LC—A、LC—NA

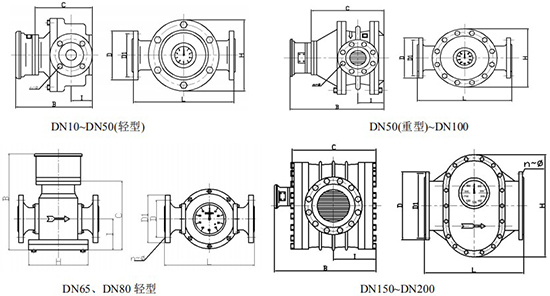

重油流量计外形图

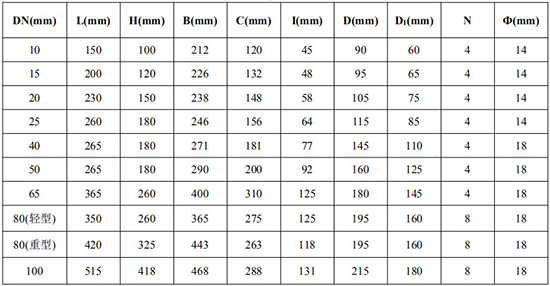

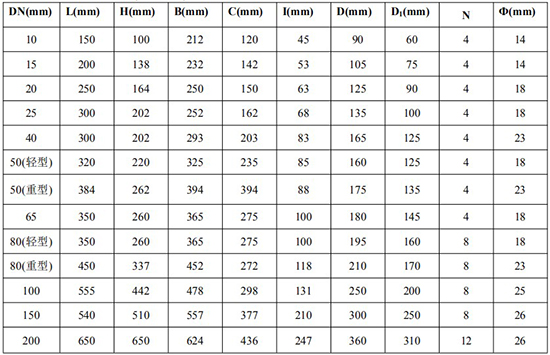

重油流量计外形尺寸对照表一


2 铸钢型外形尺寸

型号:LC—E、LC—NE、 (外形同上)

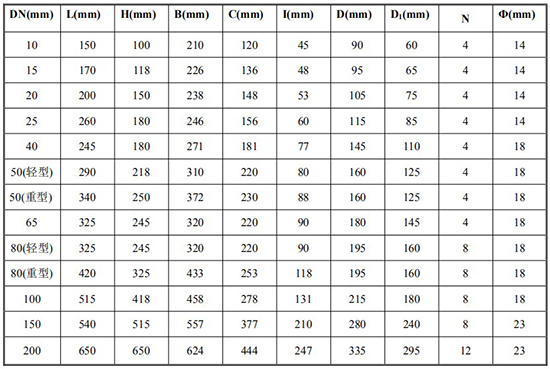

重油流量计外形尺寸对照表二

*DN10/DN50(轻型)/DN65/DN80(轻型)法兰尺寸为 1.6MPa 标准;其余口径为 6.4MPa 标准;


3 LC—B 型不锈钢椭圆齿轮流量计外形尺寸(单位:mm)

重油流量计外形尺寸对照表三

*高温型椭圆齿轮流量计外形尺寸:DN15~DN50(轻型),B 尺寸按上表数据加 100mm 热延伸管;DN50 (重型)~DN200,B 尺寸按上表尺寸加160mm 热延伸管,其余尺寸同上表相应尺寸。


重油流量计的安装使用

1 流量计前应安装配套过滤器,且配套过滤器的出口紧接流量计的入口,两者本体上箭头指向 与液体流向一致。

2 当被测液体含有气体时,流量计前应安装消气过滤器。

3 不论管路是垂直还是水平安装,但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地 面垂直)。

4 流量计在正确安装情况下,如果不易看清读数,可把计数器转向 180 度或 90 度均可。

5 新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次,如发现不动,可以用柴油浸泡(避免 出厂校验后内存沉淀物)。

6 流量控制阀应安装在流量计进口处,开闭阀门装在出口处,使用开闭阀时缓慢启动,不要突 然开启以防“水击”现象。

7 在新管道上安装流量计前,管道需要冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣, 杂物等进入流量计。

8 严禁用水校验铸铁、铸钢材质的流量计。

9 流量计在使用时流量大小不得超过技术要求.流量计工作在最大流量 50—80%为优。

10 被测液体如果具有化学腐蚀性,须选用不锈钢材质的流量计。

重油流量计现场安装使用图


重油流量计常见故障原因,排除方法

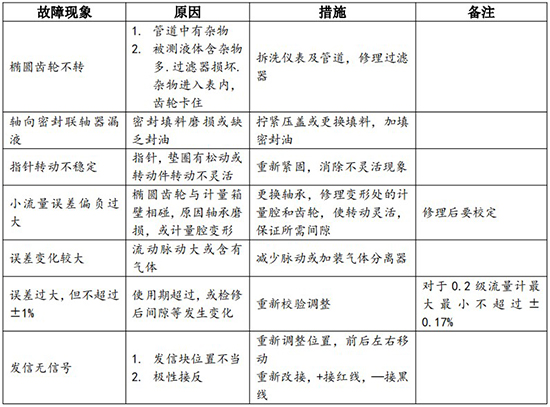

重油流量计故障分析对照表


重油流量计型号标识

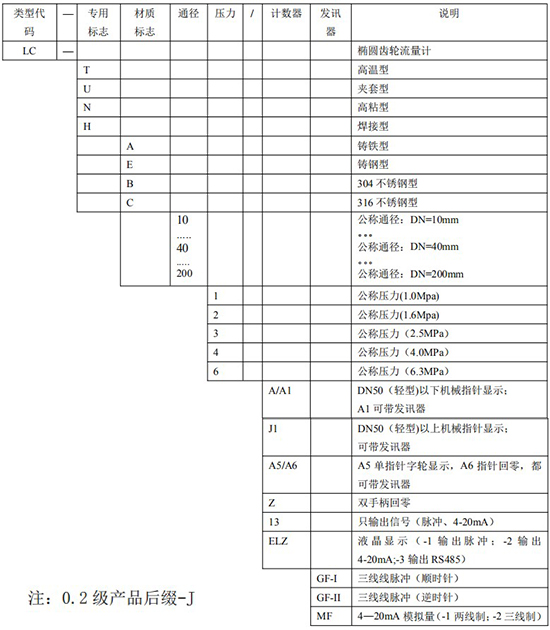

重油流量计规格型号对照表
