汽油流量计厂家,汽油流量计价格

发布时间:2021-01-10 06:01:35  点击次数:1301次
汽油流量计产品概述
基本型液体涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。

汽油流量计基本参数与技术性能
1、仪表口径及连接方式:4、6、10、15、20、25、32、40采用螺纹连接,(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
2、精度等级:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、仪表材质:304不锈钢、316(L)不锈钢等
5、被测介质温度(℃):-20~+120℃
6、环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
7、输出信号:脉冲频率信号,低电平≤0.8V 高电平≥8V,4-20MA电流信号
8、供电电源:+12VDC 、+24VDC、内部锂电池供电(可选)
9、信号传输线:STVPV3×0.3(三线制),4-20MA(两线制)
10、传输距离:≤1000m
11、信号线接口:豪斯曼接头
12、防爆等级:内部锂电池供电为防爆型
13、防护等级:IP65

汽油流量计仪表类型
仪表型号 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
信号输出 脉冲 4-20mA 4-20mA/脉冲
供电电源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 锂电池 24VDC±15%
精度等级 1.0~0.5级 1.0~0.5级 ? 1.0~0.5级
测量范围 标准量程 标准量程 ? 标准量程或扩展量程
显示器
通讯接口 可选RS485
通讯协议 Moubus HART
仪表材质 不锈钢 不锈钢 不锈钢
防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP60 IP65 IP65
整机功耗 < 1W < 1W < 1W
仪表通经 DN4~DN250 DN4~DN250 DN4~DN250
介质温度 -20℃~120℃ -20℃~120℃ -20℃~120℃
环境温度 -30℃~60℃ -30℃~60℃ -30℃~60℃


汽油流量计选型
型 号 说 明
LWGY─ /□ /□ /□ /□ /□ /□



4             4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
6 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
10 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
20 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
25 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
32 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
40 40mm,标准量程2~20m3/h,宽量程为1~20m3/h
50 50mm,标准量程4~40m3/h,宽量程为2~40m3/h
65 65mm,标准量程7~70m3/h,宽量程为4~70m3/h
80 80mm,标准量程10~100m3/h,宽量程为5~100m3/h
100 100mm,标准量程20~200m3/h,宽量程为10~200m3/h
125 125mm,标准量程25~250m3/h,宽量程为13~250m3/h
150 150mm,标准量程30~300m3/h,宽量程为15~300m3/h
200 200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型 N +12V供电,脉冲输出,高电平≥8V低电平≤0.8V
精度等级 05 精度0.5级
10 精度1.0级
涡轮
类型
W 宽量程涡轮
S 标准涡轮
材质 S 304不锈钢
L 316(L)不锈钢
防爆 N 无标记,为非防爆型
压力等级 N 常规 (参照表2)
H(x) 高压 (参照表2)
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16

汽油流量计使用时注意事项
1、每一路的使用
1)安装就位后,应确保所有的切屑和残渣均已清除,系统已经吹洗、试压、气流进入并升压至流量计入口阀.
2)打开涡轮流量计上游旁通小球阀
3)缓慢打开涡轮流量计上游旁通小截止阀,气体缓慢充入直到涡轮流量计下游电动强制密封球阀前。
注意:压力剧烈震荡或过快的高速加压会损坏涡轮流量计。为了保护气体涡轮流量计,加到涡轮流量计上的压力升高不能超过35kPa/s。如现场不能测量压力变化,则监视涡轮流量计流量不能超限。
4)关闭旁通小球阀和截止阀。
5)转动手轮打开入口强制密封阀。
6)缓慢打开涡轮流量计下游电动强制密封球阀(至少持续1分钟),最好使用电动执行机构上的手动开关,一定要小心,不要使涡轮流量计超速运转.
7)按1.2-1.6 步骤操作,整个系统充压完毕,天然气开始被计量。
2、在线比对气体涡轮流量计(工作路和主路进行比对)
1)确保主路的入口和出口阀门是关闭的。
2)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
3)关闭工作路出口电动强制密封球阀,缓慢打开比对管路的强制密封球阀,缓慢打开主路出口电动强制密封球阀(最好是同时做三项工作)。
4)气体依次通过工作路和主路。两台涡轮流量计可以互相比对,来检查是否有大的偏差。
5)当比对结束后,关闭比对管路上和主路上的两个强制密封球阀,打开工作管路的出口球阀(最好是同时做三项工作)。
6)这时工作路重新投入工作。
3、用移动标定车在线标定气体XY-LWGY涡轮流量计
1)确保两个标定口之间的电动强制密封球阀处于关闭的状态。
2)打开标定口法兰盲板上的小球阀,确保法兰盲板内部无压力。然后取下法兰盲板。
3)将移动标定车和标定口连接好。
4)按照“1 每一路的使用"中的步骤1.2,1.3,1.4,给主路充压。
5)关闭工作路出口电动强制密封球阀,缓慢打开比对管路的强制密封球阀,缓慢打开主路上两个标定强制密封球阀(最好是同时做这四项工作)。
6)这时,气体依次流过橇座内的两台气体涡轮流量计和移动标定车。 3.7 完成在线标定后,关闭标定口的两个球阀,缓慢打开比对管路的强制密封球阀,缓慢打开工作路出口电动强制密封球阀(最好是同时做这四项工作)。
7)将法兰盲板装回,不要忘了关闭法兰盲板上的小球阀。 3.9 这时工作路重新投入工作。


汽油流量计的工作原理

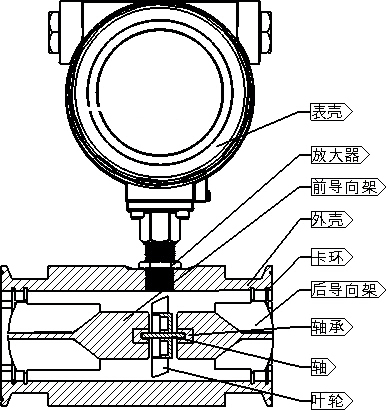

图所示为涡轮流量传感器结构简图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。

涡轮流量计的流量方程可分为两种:实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
涡轮流量计式中qv,qm……分别为体积流量,m³/s,质量流量,kg/s;
f……流量计输出信号的频率,Hz;
涡轮流量计K……流量计的仪表系数,P/m³。
流量计的系数与流量(或管道雷诺数)的关系曲线如图所示。由图可见,仪表系数可分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。在非线性段,特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的,它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出,它完全不问传感器内部流体机理,把传感器作为一个黑匣子,根据输入(流量)和输出(频率脉冲信号)确定其转换系数,它便于实际应用。但要注意,此转换系数(仪表系数)是有条件的,其校验条件是参考条件,如果使用时偏离此条件系数将发生变化,变化的情况视传感器类型,管道安装条件和流体物性参数的情况而定。

汽油流量计产品特点
1、压力损失小,叶轮具有防腐功能;
2、涡轮流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、涡轮流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;
