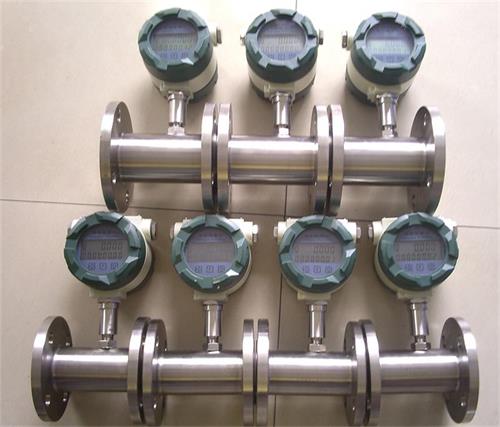

植物油流量计在安装时需要的注意事项及现场布线要求
发布时间:2021-01-10 07:05:00 点击次数:1568次
目前植物油流量计在各类纯净贸易液体的计量过程中的应用特别普遍,这与其具备的特点是分不开的,当然我们知道,用于贸易结算的流量计有很多种,比如电磁流量计,容积式的转子,齿轮流量计,金属管浮子流量计等,但为什么植物油流量计在用于结算领域受到青睐呢,是因为植物油流量计是一种有很多优点的流量仪表.归纳起来,它有如下特点.
(1)准确度高
植物油流量计的准确度在(0.5-0. 1)%左右.在线性流量范围内,即使流量发生变化,累积流量准确度也不会降低.并且在短时间内,植物油流量计的再现性可达0.05%.
(2)量程比宽
植物油流量计的量程比可达8—10.在同样口径下,植物油流量计的*大流量值大于很多其它流量计.
(3)适应性强
植物油流量计可以做成封闭结构,其转速信号是非接触测量,所以容易实现耐高压设计。
(4)数字信号输出
植物油流量计输出为与流量成正比的脉冲数字信号.它具有在传输过程中准确度不降低、易于累积、易于送入计算机系统的优点.
一、植物油流量计的结构:
植物油流量计由涡轮、轴承、前置放大器、显示仪表组成,植物油流量计对于测量液体和测量气体仪表产品内部结构会有所区别,由于气体受温度和压力的影响较大,所以一般情况下在测量温度较高的气体时要配套温压补偿装置,以提高测量数据的准确度。
当被测流体冲击涡轮叶片,使涡轮旋转,涡轮的转速随流量的变化而变化,即流量大,涡轮的转速也大,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入显示仪表进行计数和显示,根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。大多数客户选用法兰连接安装型,回去直接和管道上的法兰对接上就可以了,不过我们在布线和安装上还是有些小要求需要加以注意。
二、植物油流量计的布线要求
1.尽可能采用一根完整的电缆线。
2.植物油流量计布线位置尽可能远离电噪声源(如大功率变压器、电动机和强电源线)并应避免与动力电源线平行布线。
3.建议在粗的电线末端采用非锡焊的夹紧式接线片。
4.对存在较强外磁场的区域,应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界词源进行屏蔽。
5.为了防水和机械损伤,*好将电缆线装入金属导管内,但同一根导管内不得有大功率传输电缆,(一根传输电缆输送的*大功率大于流量计信号电缆输送的*小功率10倍时,两者不能安装在同一根导管内)。
6.防爆型植物油流量计传感器电缆线的连接,必须严格遵守防爆放大器的有关标准。
三、植物油流量计的安装注意事项:
1.变送器的电源线采用金属屏蔽线,接地要良好可靠。电源为直流24V,650Ω阻抗。
2.变送器应水平安装,避免垂直安装,并保证其前后有适应的直管段,一般前10D,后5D。
3.保证流体的流动方向与仪表外壳的箭头方向一致,不得装反。
4.被测介质对涡轮不能有腐蚀,特别是轴承处,否则应采取措施。
5.注意对磁感应部分不能碰撞。
