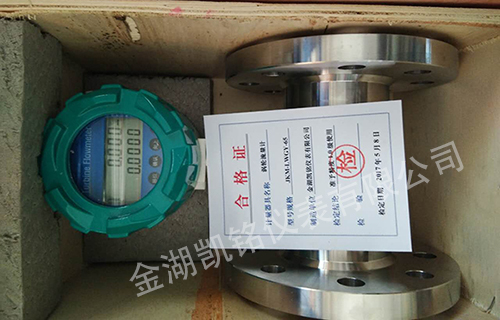

高精度涡轮流量计

发布时间:2020-12-22 14:14:14  点击次数:1461次
高精度涡轮流量计利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,又克服了正弦波磁场的缺点;还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差;并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

高精度涡轮流量计的工作原理
图所示为涡轮流量传感器结构简图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。
涡轮流量计的流量方程可分为两种:实用流量方程和理论流量方程。
实用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分别为体积流量,m³/s,质量流量,kg/s;
f……流量计输出信号的频率,Hz;
K……流量计的仪表系数,P/m³。
流量计的系数与流量(或管道雷诺数)的关系曲线如图所示。由图可见,仪表系数可分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。在非线性段,特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的,它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出,它完全不问传感器内部流体机理,把传感器作为一个黑匣子,根据输入(流量)和输出(频率脉冲信号)确定其转换系数,它便于实际应用。但要注意,此转换系数(仪表系数)是有条件的,其校验条件是参考条件,如果使用时偏离此条件系数将发生变化,变化的情况视传感器类型,管道安装条件和流体物性参数的情况而定。

高精度涡轮流量计产品特点
1、无可动部件,长期稳定,结构简单便于安装和维护;
2、高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
3、重复性好,短期重复性可达0.05%~0.2%
4、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
5、可获得很高的频率信号(3~4kHz),信号分辨力强;
6、范围度款,中大口径可达1:20,小口径为1:10;
7、结构紧凑轻巧,安装维护方便,流通能力大;
8、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
9、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
10、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

高精度涡轮流量计基本参数
1、公称口径:管道式:DN4~DN200
2、插入式:DN100~DN2000
3、精度等级:管道式:±0.5级,±1.0级
4、插入式:±1.5级、±2.5级
5、环境温度:-20℃~50℃
6、介质温度:测量液体:-20℃~120℃
7、测量气体:-20℃~80℃
8、大气压力:86KPa~106KPa
9、公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等级:ExdIIBT4
11、连接方式:螺纹连接、法兰夹装、法兰连接、插入式等
12、直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN;液体:上游直管段应≥20DN,下游直管段应≥5DN;插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
13、显示方式:(1)远传显示: 脉冲输出、电流输出(配显示仪表);(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速;(3)温度压力补偿型:A、显示标准瞬时流量及标准累计流量,B、显示当前压力、温度、电池电压
14、输出功能:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口
15、供电电源:(1)DC5~24V,(2)标准型3V锂电池安装于仪表内部可连续使用八年以上,(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
16、传输距离:传感器至显示仪距离可达500m

高精度涡轮流量计仪表分类
现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。

B、脉冲输出型
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。

C、4~20mA输出型
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器最大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。

D、分体远传显示型
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接

高精度涡轮流量计型谱
型号 代码 说明
LWGY   涡轮流量计
公称通径 4 4mm
6 6mm
---- ----
150 150mm
200 200mm
类型 N 传感器型:+12V或24V供电,输出三线制脉冲信号
A 变送器型:+24V供电,输出二线制4~20mA
B 智能型:锂电池供电,现场显示无信号输出
C 智能型:+24V供电,现场显示并输出二线制4~20mA
C1 智能型:+24V供电,现场显示并带有RS486通讯协议
C2 智能型:+24V供电,现场显示并带有HART通讯协议
精度等级 05 0.5级
10 1.0级
02 0.2级(协商订货,生产周期较长)
涡轮类型 W 扩展测量范围
S 标准测量范围
材质 S 304不锈钢
L 316(L)不锈钢
防爆 N 非防爆型
E 防爆型,ExdⅡBT6
压力等级 N 常规(参照工作压力表)
H(X) 高压(参照工作压力表)
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16
