孔板流量计正确安装规范

发布时间:2024-05-15 11:16:44  点击次数:129次

1.孔板流量计在安装过程中应配备一段测量管。至少应保持有个10DN和第二个5DN的直管段,以提高测量精度。

2.在孔板流量计前后若需安装阀门,最好选择闸阀且在运行中全开;调节阀则应当在下游5DN之后的管路中。

3.引压管道应由坚固的支架支撑。两条承压管道应尽可能靠近,远离热源或振动源。测量水蒸气流量时,应使用保温材料粘合在一起。必要时(如温度低于0℃),应增加伴热管道以防止结冰。在测量脏污流量时,应附设隔离器或沉降器。

4.引压管路内必须始终保持单相流体状态。当待测流体为气体时,压力引入管道(包括差压计压力室)均为气相;当被测流体为液体时,引压管道充满液相,不能有气泡。因此,排放阀应安装在压力引入管道的低点,或者排放阀应安装在压力引入管道的高点。安装或检修压差变送器 时,应特别注意。

5.测量液体流量时,如果节流元件安装在垂直管道上,压力引入管分开一定的距离(垂直方向),这会影响差压变送器的零点,应由"零点迁移"进行校正。

6.用于孔板流量计节流件的直管段应进行润滑。如果没有润滑,流量系数应乘以粗糙度以校正稀疏度。

7.为了保证流体的活动发生在节流件前一天,构成丰富的湍流速度弥散,并使弥散成为平均轴对称形状,直管段必须是圆的。

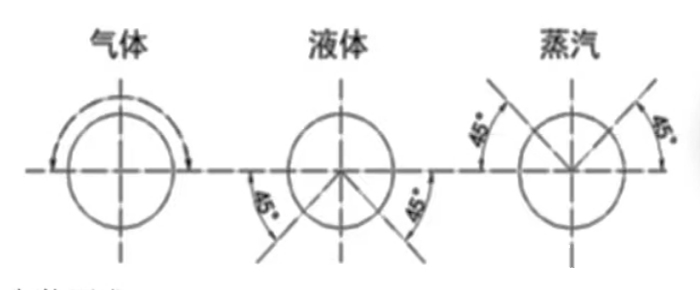

节流装置在水平和倾斜的管道时,取样口的方位设置要求:


1.当测量气体流量时,取样口应在管道的上半部。

2.当测量液体流量时,取样口应在管道的下半部与管道水平中心线成0-45°夹角范围内。

3.当测量蒸汽流量时,取样口应在管道的上半部与管道水平中心线成0-45°夹角范围内。
