靶式流量计是差压流量计的一个品种，它在工业上的开发应用已有数十年的历史。我国于20世纪70年代开发电动、气动靶式流量变送器它是电动、气动单元组合仪表的检测仪表。由于当时力转换器直接采用差压变送器的力平衡机构，这种流量计使用时不免带来力平衡机构本身所造成的诸多缺陷，如零位易漂移，测量精确度低，杠杆机构可靠性差等。由于力平衡机构性能不佳的拖累，靶式流量计本身的许多优点亦未能得到有效的发挥，至今用户对旧靶式流量计的不良印象仍未消除。

新型靶式流量计的力转换器采用应变式力转换器，它完全消除了上述力平衡机构的缺点，新型靶式流量计还把微电子技术和计算机技术应用到信号转换器和显示部分，流量计具有一系列优点，相信今后在众多流量计中发挥重要的作用。

靶式流量计工作原理

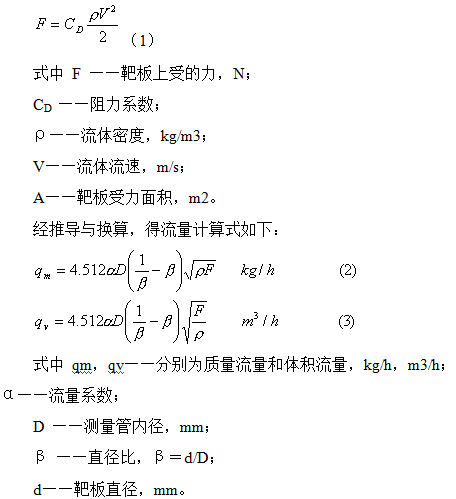

靶式流量计的原理简图如图1所示。在测量管（仪表表体）中心同轴放置一块园形靶板，当流体冲击靶板时，靶板上受到一个力F，它与流速V，介质密度ρ和靶板受力面积A之间关系式如式（1）所示。

其余符号同上。

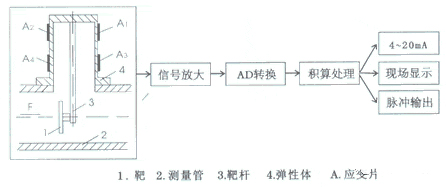

靶板受力经力转换器转换成电信号，经前置放大，AD转换及计算机处理后，可得到相应的流量和总量。如图1所示。

结构形式

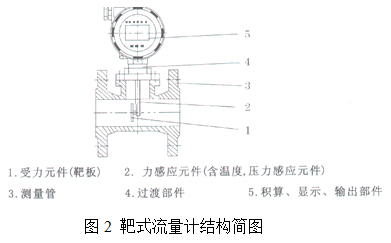

靶式流量计结构简图如图2所示它由检测装置，力转换器，信号处理和显示仪几部分组成。检测装置包括测量管和靶板，力转换器为应变计式传感器，信号处理和显示仪可以就地直读显示或远距标准信号传输等。靶式流量计的结构形式可分为管道式，夹装式和插入式等，各类结构形式还可分为一体式和分离式二种。一体式为现场直读显示，而分离式则把数码显示仪与检测装置分离（一般不超过100m）。
