一、电磁流量计安装注意事项：

电磁流量计的安装方向没有严格要求。通常，它可以是水平，垂直或倾斜的，没有限制。但是必须提注意的是，为了确保管道中充满了被测介质，即“满管”状态，建议垂直安装，介质是从下往上流动，特别是对于液固 两相流体，必须垂直安装。如果只允许在现场水平安装，则必须确保两个电极在同一水平面上，并且电极的轴必须近似水平，因为底部的电极很容易被沉积物覆盖，顶部的电极很容易被液体中偶尔会出现气泡，擦拭电极，覆盖电极表面，从而导致使输出信号出现波动。

二、电磁流量计正确安装示意图：

1、水平和垂直流向时，电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的zui高点和垂直向下处；

2、倾斜流向时，电磁流量计应安装在管道上升处；

3、在开口排放管道时，电磁流量计应安装在管道的较低处；

4、若管道落差超过5m时，在电磁流量计的下游应安装排气阀；

5、管道上的控制阀和切断阀应安装在电磁流量计的下游，而不应安装在传感器上游；

6、电磁流量计不能安装在泵的进口处，应安装在泵的出口处；

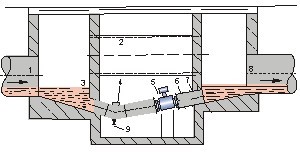

7、在测量井内安装电磁流量计的方式；

图备注：1.入口2.溢流管3.入口栅4.清洗孔5.流量计6.短管7.出口8.排放阀

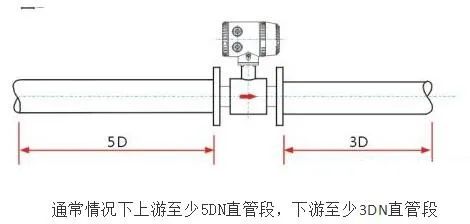

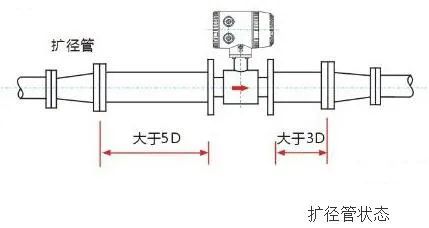

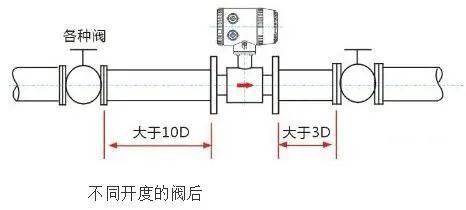

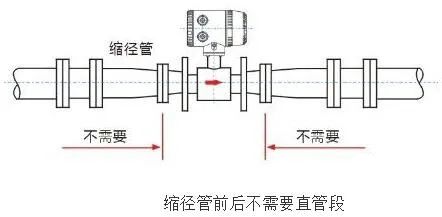

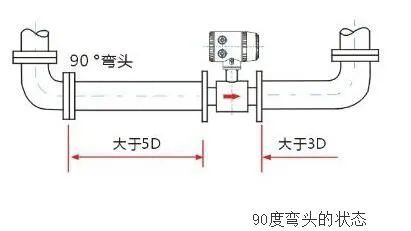

三、电磁流量计安装直管段要求示意图：
