这种故障是指工艺有流量但涡街流量计没有流量显示值或显示最小，通常是转换器没有信号输出。涡街流量计自身原因有：电源故障，连接电缆故障；传感器或转换器电子元件损坏；工艺原因有：工艺管道内流量过小或没有流量、工艺管道堵塞。

涡街流量计显示最小或无显示按以下方法检查和处理：

①先检查涡街流量计供电是否正常，开关是否合上，熔丝是否熔断。用万用表测量各点电压，DC24V 供电、250Ω负载电阻两端的电压、转换器接线端子的电压来判断故障。供电正常，再检查连接电缆及接线是否松动，接线端子有无氧化、腐蚀现象，必要时紧固螺钉。

②用HART 手操器测试涡街流量计，进行回路测试(loop test)，观察转换器的输出电流是否为4mA；进行脉冲输出测试(pulse output test)，观察转换器有无脉冲输出，来判断测量回路、流量积算仪是否正常。或者按HART 手操器快捷键“1，2，1，1”查看已发生的错误信息，对症处理。

③新安装或检修更换的涡街流量计传感器，应核对传感器口径及箭头与流体方向是否一致，组态参数是否正确。向工艺询问流量是否正常。如果工艺流量很小，流速很慢在传感器内无旋涡产生，转换器将输出跟踪流量的饱和电流，其下限值为3.9mA。涡街流量计有故障的报警输出电流下限值为≤3.75mA。这为判断是流量减小还是仪表故障提供了方便。

④使用时间较长的传感器，应考虑旋涡发生体上是否污物附着太多或结垢，检测元件损坏也会没有输出信号。这类故障只有拆下传感器检查，污物多或结垢可进行清洗。原来使用正常，突然没有信号输出，可能是传感器内壁或旋涡发生体上有黏附物使流态紊乱，或者使传感器的灵敏度大大下降，导致输出信号不正常。

⑤怀疑传感器有问题，先检查传感器同轴电缆是否有裂缝；然后用螺丝刀轻敲检测元件头部，流量积算仪的显示如果有波动，说明检测元件完好，检测元件损坏将无法修复。

⑥涡街流量计检测元件及转换放大器的检查方法

a、检测元件件的检查

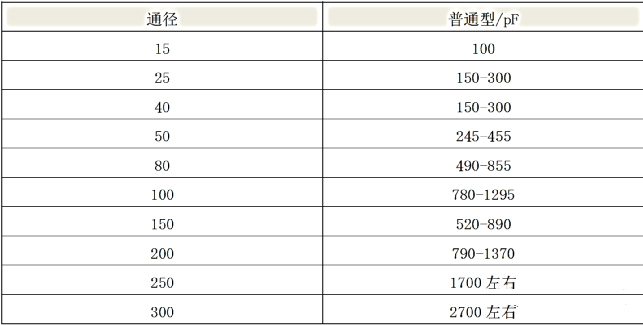

涡街流量计常温下电容参考值(±20%)

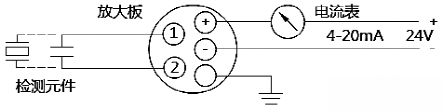

电流输出型涡街流量计检测元件与转换放大器的连接如图3所示。图中端子1、2与检测元件相连，+、-端是放大器的输出端子。怀疑电容检测元件有问题时，可测量电容值来判断是否损坏。表1是横河DY 型涡街流量计在常温下的电容参考值。测量红、白两引线间的电容值时不要用手接触被测点，避免把人体的附加电容加入而造成误判。

涡街流量计脉冲输出回路连接示意图

b、涡街流量计转换放大器的检查

转换放大器可用人体感应信号进行检查，用手触摸1 或2 端子，电流输出型无信号时放大器输出电流为4mA，用手触摸1 或2 端子放大器输出电流将大于4mA，说明放大器正常。

脉冲输出型，无信号时放大器P 的输出电压为23V 或0V，用手触摸1 或2 端子，放大器输出电压为l1V 左右说明放大器正常。

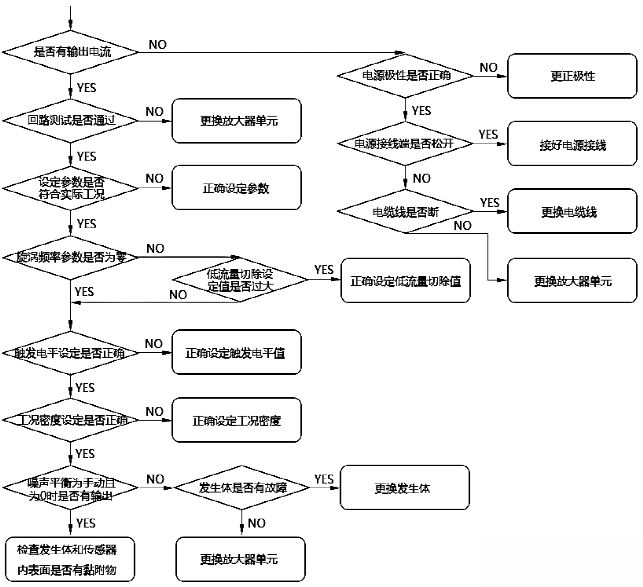

⑦涡街流量计，可按图5的流程进行检查和处理。

涡街流量计有流量无显示的检查及处理步骤
