液体涡轮流量计的接线方法

发布时间:2022-04-29 11:08:11  点击次数:265次

液体涡轮流量计接线

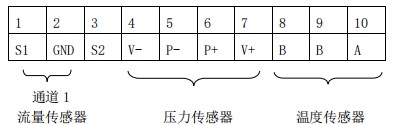

1 传感器接线端子说明


传感器通道 1(流量信号):

1:+,

2:-。

传感器通道 2:

3:+

2:-。

压力传感器:

4:V-, 压力传感器电源-;

5:P-, 压力传感器信号-;

6:P+, 压力传感器信号+;

7:V+, 压力传感器电源+;

温度传感器(Pt100):

8: Pt100(1);

9: Pt100(1);

10:Pt100(2)。


2 输出接线端子说明及接线方法:

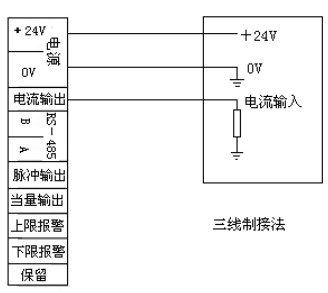

①三线制电流接法:

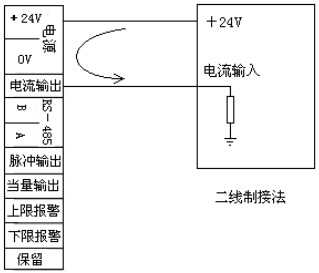

②二线制电流接法:


③三线制脉冲接法:

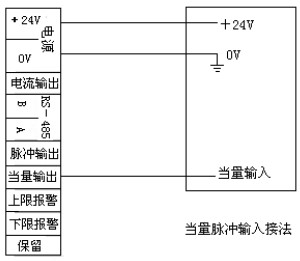

④三线制当量接法:


⑤报警输出接线方法
