智能电磁水流量计接线示意图

发布时间:2022-01-06 08:34:23  点击次数:2974次

智能电磁水流量计是一款常用的工业流量测量仪表,它的结构比较简单,安装使用方便,测量精度高,稳定性强,应用范围比较广泛,所以是非常深受广大用户的青睐。有些小伙伴对智能电磁水流量计的使用可能不是很熟悉,刚开始可能会对如何准确的接线有些不太清楚。一般产品使用说明书上会有对如何接线的详细介绍,使用时严格按照使用要求与指导来做就可以了。

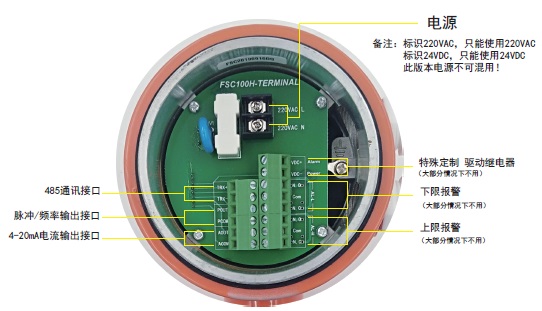

产品中会附带使用说明书或其它安装使用指导的资料,可以有效地帮助用户快速准确的熟悉产品和使用产品。一般智能电磁水流量计实物接线图中会清晰的标注每个接线端子是如何接的,智能电磁水流量计的接线端子一般会含有电源线(220VAC/24VDC)、信号输出(4-20mA/RS485/脉冲/HART)、流量上下限报警输出或带有特殊定制驱动继电器输出等。实际接线根据要求来定。



1 接线端子示意图及端子定义


1.1 方型转换器接线端子功能定义,见图 3-3a

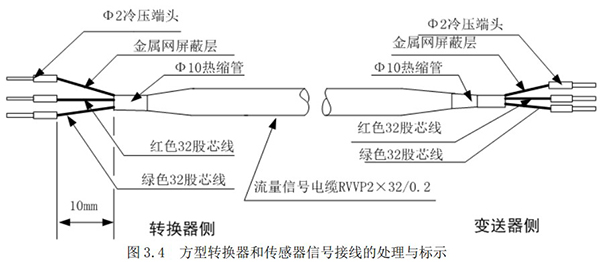

1.2 方型转换器与传感器信号接线的处理与标示,见图 3.4


注:

转换器侧:

红、绿芯线分别接到方形转换器的 SIG1 和 SIG2 端子;

金属网屏蔽层接到方形转换器的 SIG GND 端子

变送器侧:

红、绿芯线分别接到变送器的 SIG1 和 SIG2 端子;

金属网屏蔽层接到变送器的 SIG GND 端子。

对于流量信号电缆,只要能够正确接线,应尽量少剥屏蔽层。

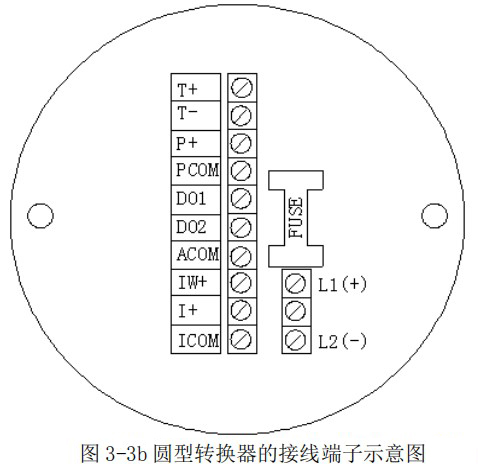

1.3 圆型转换器接线端子功能定义,见图 3-3b
