纯水流量计接线图

发布时间:2021-12-31 10:36:34  点击次数:1933次

在工业计量当中纯水流量计是厂家必选的流量计,好多厂家在安装之后不会接线,成了他们的痛点,下面铭创仪表一起与大家探讨纯水流量计正确接线



一、接线步骤

纯水流量计脉冲输出型:工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V.安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。



纯水流量计接线

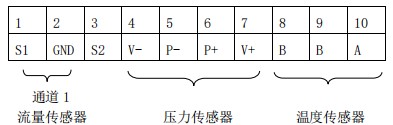

1.1 传感器接线端子说明


传感器通道 1(流量信号):

1:+,

2:-。

传感器通道 2:

3:+

2:-。

压力传感器:

4:V-, 压力传感器电源-;

5:P-, 压力传感器信号-;

6:P+, 压力传感器信号+;

7:V+, 压力传感器电源+;

温度传感器(Pt100):

8: Pt100(1);

9: Pt100(1);

10:Pt100(2)。



2.2 输出接线端子说明及接线方法:

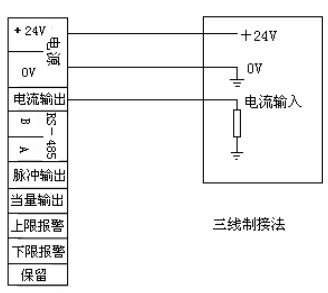

①三线制电流接法:

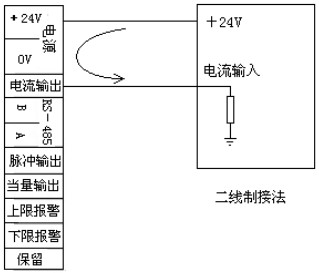

②二线制电流接法:


③三线制脉冲接法:

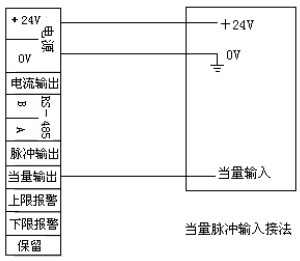

④三线制当量接法:


⑤报警输出接线方法
