补水流量计四线接线

发布时间:2021-10-11 01:22:04  点击次数:1399次
四线制补水流量计是最近很多客户经常咨询的补水流量计,有很多客户在选择四线制补水流量计的时候不知从何下手,所以小编今天为大家介绍一些关于四线制补水流量计的相关知识。

补水流量计目前在工业生产以及楼宇消防,节能减耗上应用的越来越广泛,依靠其稳定性和精度高的性能受到用户的一致认可。补水流量计这种需要较大启动电流和运行功率的仪表大都是采用四线制的,因为较大的功耗会造成较大的压降。四线制补水流量计供电回路和信号输出回路相互独立,有效的减少了由于供电回路电压颠簸对于远传信号的影响,进步数据传输的稳定性。

补水流量计由电磁流量转换器和电磁流量传感器两大部分组成,转换器向电磁流量传感器励磁线圈提供稳定的励磁电流,并以此产生稳定的磁场。依靠法拉第感应定律,导电流体以平均流速V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘导管内活动时,该管道处于一个均匀的磁感应强度为B(T)的磁场中,那么在一对电极上就会产生感应电动势E(V),它的方向垂直于磁场和流体的方向。

管道流体的流量与电动势成正比,通过测量电动势的大小可以精确的计较出管道内的流量大小。如果是两线制的补水流量计,输出信号一般在4~20mA,毫安级的电流是无法满足测量励磁的需要的。所以,即便是直流供电的也大都是是四线制补水流量计。

补水流量计是一款常用的工业流量测量仪表,它的结构比较简单,安装使用方便,测量精度高,稳定性强,应用范围比较广泛,所以是非常深受广大用户的青睐。有些小伙伴对补水流量计的使用可能不是很熟悉,刚开始可能会对如何准确的接线有些不太清楚。一般产品使用说明书上会有对如何接线的详细介绍,使用时严格按照使用要求与指导来做就可以了。

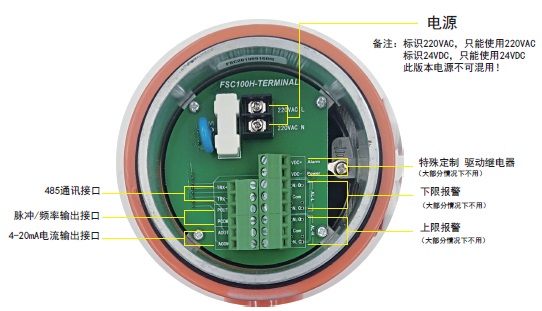

产品中会附带使用说明书或其它安装使用指导的资料,可以有效地帮助用户快速准确的熟悉产品和使用产品。一般补水流量计实物接线图中会清晰的标注每个接线端子是如何接的,补水流量计的接线端子一般会含有电源线(220VAC/24VDC)、信号输出(4-20mA/RS485/脉冲/HART)、流量上下限报警输出或带有特殊定制驱动继电器输出等。实际接线根据要求来定。
