自来水计量表的安装及在线校准方法
发布时间：2021-09-10 07:59:17 点击次数：2466次
自来水计量表是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器，是日用化工、污水处理中经常会使用到的仪表之一。在工程应用中，常因为由于安装不当或未进行有效的校准导致流量不准确，影响生产工艺的判断。今天，穗测小博士就来帮你解决以上两个问题。
一、自来水计量表安装方法
自来水计量表的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。在安装的时候应该注意以下几个方面：
1.安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。
2.不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰。
3.传感器与管道连接时应保证满管运行，最好垂直安装。
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

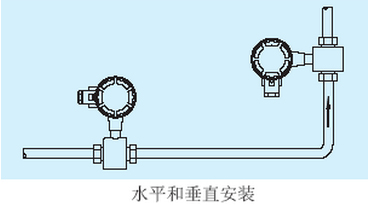

流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

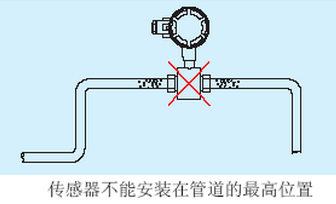

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
4.变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用。

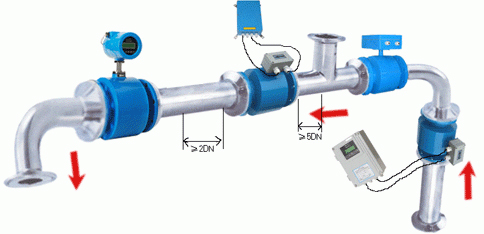

5. 流量计传感器上游也应该有一定的直管段，一般在5D~10D。

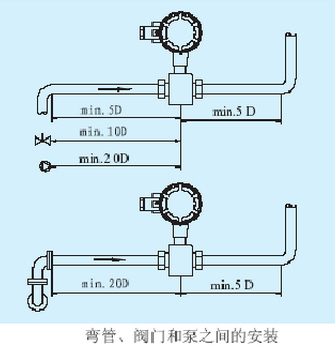

自来水计量表的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。
二、自来水计量表在线校准方法
自来水计量表出厂时其精确度已经经过标定线标定。但在使用现场，由于受环境条件、流体特性以及仪表本身如元器件损坏等原因经常会引起仪表运行故障。但是自来水计量表的传感器安装在管道上，难以拆下送至标定线进行检查，为了保证自来水计量表在故障修复后以及长期使用后的精度和可靠性，又不影响日常生产，就应该对自来水计量表进行在线校准。
以下是自来水计量表在线校准方法：
1.对自来水计量表励磁线圈进行安全绝缘测试，应大于20MΩ。
2.对自来水计量表励磁线圈进行铜电阻测试，应与原出厂值相同(环境温度相同时)。
3.对自来水计量表传感器电极对地电阻进行测试，若电阻值在2一20kf之间，并伴有充放电现象，两只电极的电阻相近，则认为好的。
4.对自来水计量表转换器励磁电流进行测试，观察其输出与转换器原电流的值，误差不超过士0.25mA。
5.对自来水计量表转换器模拟量输出及频率输出进行测试，观察其线性变化情况，并计算其最大线性误差，应不超过士0.5%。
6.对DN1200mm以上的自来水计量表，应测试推动级NB，电流误差不超过12mA。
