lwgy涡轮流量计如何接线

发布时间:2021-05-26 01:42:48  点击次数:646次
lwgy涡轮流量计接线

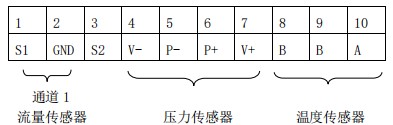

1.1 传感器接线端子说明
传感器通道 1(流量信号):
1:+,
2:-。
传感器通道 2:
3:+
2:-。
压力传感器:
4:V-, 压力传感器电源-;
5:P-, 压力传感器信号-;
6:P+, 压力传感器信号+;
7:V+, 压力传感器电源+;
温度传感器(Pt100):
8: Pt100(1);
9: Pt100(1);
10:Pt100(2)。

1.2 输出接线端子说明及接线方法:

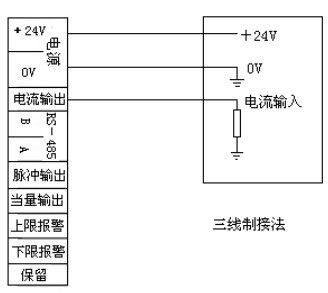

①三线制电流接法:

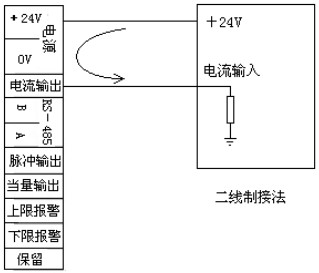

②二线制电流接法:
③三线制脉冲接法:

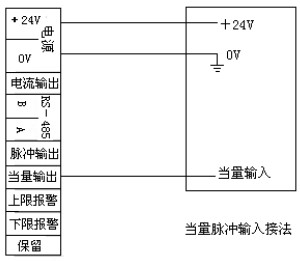

④三线制当量接法:
⑤报警输出接线方法
