气体腰轮流量计安装要求

发布时间:2021-05-22 02:36:20  点击次数:1293次

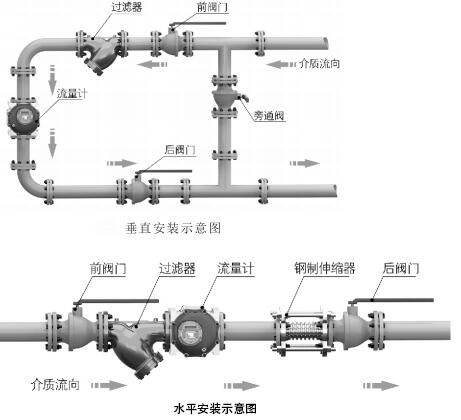

1、气体腰轮流量计的安装有两种方法,即水平安装和垂直安装(建议釆用垂直安装)。当流量计垂直安装时,介质进口端需在上方,气流由上向下流动,这样安装使得转子对脏物具有自清洁能力;而在水平安装时,流量计进出口端轴线不得低于管道轴线,以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。

2、安装时,在流量计上游必须配置过滤器或者过滤网(120-200目),以改善介质的纯净度。

气体腰轮流量计安装注意事项

1、严禁流量计在线焊接管道法兰。

2、安装流量计前必须清除管道中的杂质(垂直安装时应特别注意清除流量计前弯头内的杂质),避免异物进入而损坏流量计,管道上的内壁应清洁无积垢。

3、流量计安装于管道之前,先检査腰轮转动是否灵活。

4、安装时密封件不得凸入管道中,流量计进出口轴线与相连管道轴线目测无偏斜。

5、流量计水平安装时,建议在流量计后安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)

6、安装完毕,可拧下同步齿轮上方的螺塞,然后插入同等的内六角板手到同步齿轮处,转动转子,检查腰轮是否自由转动。若转动有束缚现象,应拆下仪表,清除脏物,然后重新安装,待腰轮转动自由后,拧上螺塞。

7、红黄两色警示牌应保留在流量计上。

8、流量计安装在室外使用时,建议加配防护罩,以免雨水浸入和烈日曝晒而影响流量计使用寿命o

9、流量计周围不能有强的外磁场干扰及强烈的机械振动。

10、流量计须可靠接地,但不得与强电系统地线共用。

11、安装现场应不存在对铝合金有腐蚀作用的气体。

12、需要外加电源或接线时,必须按相应修正仪说明书中的要求进行,否则将可能损坏仪表或造成安全问题。

气体腰轮流量计使用注意事项

1、不得随意松开流量计的固定部分。

2、为防止瞬间气流冲击而损坏管路和仪表,流量计投入运行时应先缓慢开启前阀门,然后缓慢开启后阀门,在小流量下运行1?2分钟,仪表运行正常后再全部打开后阀门,关闭阀门时应先缓慢关闭后阀门,切勿突然关闭,以免损坏流量计。

3、紧急切断阀紧急关闭后重新复位时,必须在流量计前后阀门关闭状态下进行。

4、流量计壳体上配有温度传感器保护套,温度传感器可直接拆装。

5、压力传感器可选配三通保护阀,保护阀的作用及使用方法:

(1)用户在使用流量计时,应注意流量计的压力过载值为压力传感器上限压力的1.5倍。因此在管道试压前,应打开压力保护阀的铅封,拧开外螺塞,用内六方扳手拧紧内螺塞,这时即可试压。

(2)试压后将余压降低,再将内螺塞退出。再拧入外螺塞。如图11所示,再打上铅封。在线标定时,可以不拆压力传感器,将外螺塞换成专用螺塞并与压力计相连,内螺塞拧紧,即可对压力传感器进行在线标定。标定后复原再铅封。
