液体涡轮流量计的工作原理

发布时间：2021-03-30 02:38:39 点击次数：1494次

液体涡轮流量计原理

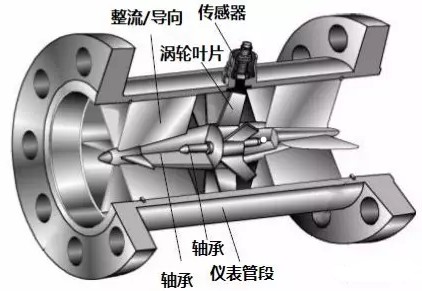

下图就是一款液体涡轮流量计的透视图，可以看到流量计的管道中心安放了一个涡轮，涡轮两端由轴承支撑。

当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力和流体阻力，产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比。涡轮的转速通过传感器进行检测，并通过后续信号调理电路对信号进行放大、滤波、整形，产生于脉冲成正比的脉冲信号。处理器通过对脉冲信号的处理，得到瞬时的流量值。

液体涡轮流量计在工作时是这样的：
