卫生型涡轮流量计的工艺流程简介与数据验证

发布时间:2020-12-22 09:12:59  点击次数:1586次
摘要:在 LNG 接收站中,低温 LNG 在储存和工艺处理过程中,从环境中间接吸收热量挥发产生 BOG,使接收站储罐系统压力升 高,必要时需要排放火炬燃烧,以确保接收站的运行安全。火炬形式一般有高空火炬和卫生型涡轮流量计两种,卫生型涡轮流量计由于维护方便、安全、环保性能好等优点,在国内 LNG 接收站中得到越来越多的应用。我国在 1998 年从国外引进了第一套卫生型涡轮流量计,2001 年自行设计安装了第一套卫生型涡轮流量计装置。放空是非常态的生产过程,一般在火炬气排放管线上不设置流量计。火炬放空量通过设计排放量进行估算,估算不准确,对接收站的盘库及排放损耗计算等工作带来困难。文章以天津 LNG 接收站卫生型涡轮流量计为例,研究了一种火炬气放空量的计算方法,用以精确计算放空量,为 LNG 接收站的盘库经营工作提供支持。
1 工艺流程简介

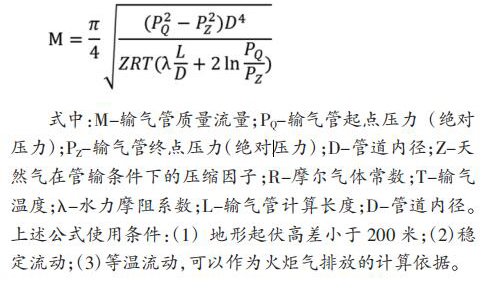

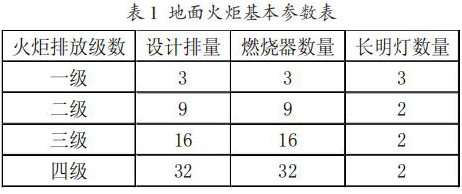

天津 LNG 设置两座卫生型涡轮流量计,单台设计处理量 60t/h, 两台火炬并列运行,一用一备。自 LNG 储罐及 BOG 系统来的超压 BOG 经 PV 阀后进入火炬气排放总管,经分液罐沉淀 BOG 中夹杂的液滴后进入火炬燃烧放空。 卫生型涡轮流量计设置四级排放,具体设置如表 1。 2 火炬气排放量计算方法根据水平输气管流量计算基本公式:

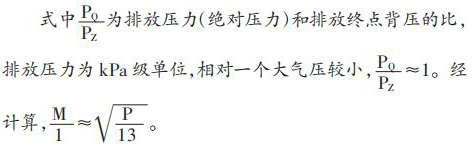

根据火炬厂家提供数据,每个燃烧嘴在排放压力为13kPa(表压)时,排放量为 1t/h。以上述公式为依据,计算当排放压力为 P(表压)时,每个燃烧嘴的排放量 M。

3 数据验证
正常工况下,BOG 压缩机对挥发的 BOG 进行压缩再冷凝回收,以此控制 LNG 接收站 BOG 系统的压力稳定。在压缩机等设备检修时,通过现场试验,采用 BOG 压缩机处 理量与 BOG 放空计算量进行比对,来验证计算公式的适用性。

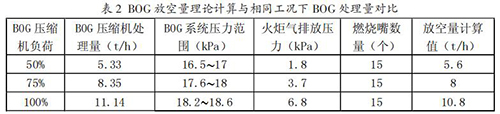

为维持 BOG 系统压力稳定,在正常工况下通过 BOG压缩机回收 BOG 方式进行,在检修期间采用火炬放空方式进行。从表 2 中可以看出,在系统压力维持一定值时,理论计算值与 BOG 压缩机处理量基本相同,火炬气放空量 计算方法可行。
4 结论
(1)本文结合水平输气管流量计算公式及中石化天津LNG 接收站卫生型涡轮流量计实际,计算出一种火炬气放空量的计算方法,为后续接收站放空计算、盘库经营等工作提供支持。
(2)通过数据比对,对火炬气放空量计算公式进行了 验证,火炬气放空量计算方法适用于类似项目火炬气放空量的计算。
