钻井第一指挥部固井大队，为准确计量固井用水泥浆等流体，方便施工，提高固井质量。自1969年以来，在有关单位协助下，进行了水泥浆卡箍式涡轮流量计的试制试验工作。几年来，经过570口井现场使用，计量精度不断提高。73年上半年，施工113口井，其中计量与设计相符18口井占16%；误差2%以内的62口井，占5%；误差2-5%的20口井，占17%，基本上能满足生产需求。
一、水泥浆卡箍式涡轮流量计的结构以及运行组成
水泥浆卡箍式涡轮流量计主要由卡箍式涡轮流量计（一次仪表）和频率积算仪（二次仪表）组成。具有结构简单，运行可靠，精准度高（达0.1%）和动态响应较好等优点。可以测量腐蚀性和高压大流量的液体。因此在化工、石油等部门应用较广。

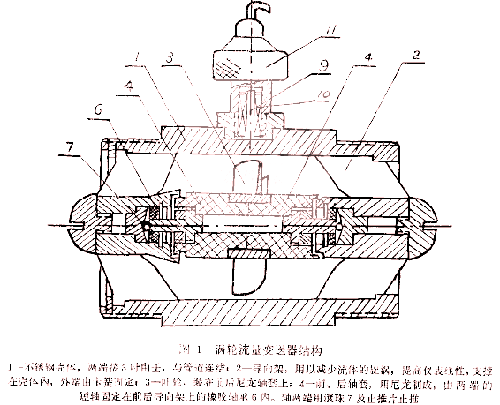

1、涡轮流量流量计结构图：

在固井过程使用卡箍式涡轮流量计, 主要解决涡轮变送器的耐高压、耐震以及高速下的耐磨蚀问题。在这方面, 我们采用了耐磨橡胶轴承 , 尼龙轴套, 单滚珠止推等措施, 基本上可以满足施工要求。结构主要由不锈钢壳体、导向架、叶轮和前后轴套组成, 见上图1。
2. 频率积算仪:
与卡箍式涡轮流量计配套使用, 可对流经变送器的流体进行累积流量和瞬时流量的测量。现用仪表大部为三畅仪表生产的SC-908频率积算仪。

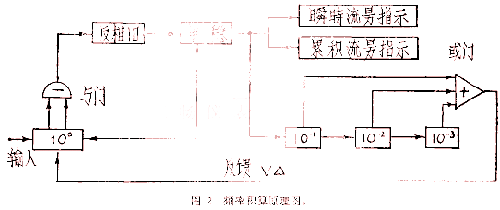

频率积算部分的原理见图

二、卡箍式涡轮流量计在水泥浆流量测量中的使用:

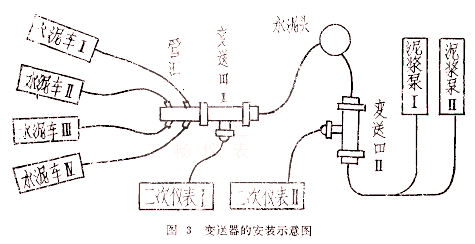

1、卡箍式涡轮流量计的安装
卡箍式涡轮流量计（涡轮流量变送器）安装在管汇处，信号送至二次仪表I，用以计量各水泥车打入的洗井液、隔离液、水泥浆数量和水泥车参加替泥浆时的泥浆量。

变送器II（卡箍式涡轮流量计）安装在水龙带与水泥头之间，信号送至二次仪表II，用以计量泥浆泵所替泥浆量
2、使用：
在计量洗井液、隔离液和泥浆时，将仪表常数按740脉冲0.1方设定, 其累积流量由二次仪表的电磁计数器读出, 非常小计量为0.1方。
在计量水泥浆时, 除可按方计量外, 还可按袋计量。根据测定, 当水泥浆比重为1.84时, 每方水泥浆需配水泥25袋。若将仪表常数设定为300, 即可由电磁计数器读出注人井中的水泥的袋数。
在替泥浆时, 若为泥浆泵单独替, 所替泥浆量可由二次仪表II读出。若有水泥车参加共同替换, 则需将两个二次仪表的读数相加。为节省设备, 简化操作, 方便施工, 现经改进, 试制了可同时对由两台变送器送来的信号进行积算的两合一的二次仪表。其原理也很简单: 在两道信号的频率比较低时, 若脉冲的宽度相当窄, 则同时送入一套积算单元进行换算, 两个脉冲重叠而造成漏计的几率是很小的。一般固井时, 非常大流量不超过4 方/分, 即相当子信号频率不超过500赫兹。若把两道整形后的方波信号, 微分为10微秒左右的尖脉冲, 合并送人一套积算线路, 则应得出总的计量。经模拟实验和十来口井的现场实验证实, 两合一仪器的计数和用两台二次仪表分别计数再相加的结果完全一致。
三、几点意见:
1、卡箍式涡轮流量计本身具有许多优点,但在有固体颗粒的悬浊液中能否使用, 还未见资料, 经过几年来的实践证明, 水泥浆卡箍式涡轮流量计具有结构简单, 维修方便, 使用可靠,计量精度高, 耐震耐高压, 耐磨蚀等优点, 可满足固井施工的要求, 也可适用于矿浆等类似悬浊液的计量。
2、一般情况下, 可保证很高的计量精度。但当泥浆过脏时, 所含杂物可能使变送器堵塞, 造成漏计。为保证仪表正常工作, 应注意保持泥浆清洁, 或待泥浆循环正常后, 再进行安装。
3、为保证读数迅速准确及配合自动报量, 二次仪表拟改为数字显示, 并用标准电压输出, 以供记录仪记录。
