浅析药剂流量表在低流量条件下的粘度响应特性

发布时间:2020-09-01 09:18:45  点击次数:1147次
药剂流量表原理是感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。涡轮流量计的叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。对于药剂流量表而言,仅用一次高粘度条件下不同雷诺数的标定,即可近似得到其在不同粘度流动条件下的响应关系。
流体粘度是影响涡轮流量传感器的重要参数,通常的药剂流量表对运动粘度在15 cSt“以上流体的响应失去线性仁,曾对不同粘度条件下药剂流量表的响应情况进行了重点研究,分别提出了粘度对药剂流量表仪表系数(K值)的影响公式,但他们的模型只适用于雷诺数大于5 000(即流动进人湍流之后)的情况。Fumes少〕在其关于药剂流量表的总结中指出,在一定的雷诺数范围内,涡轮K值仅与雷诺数相关。国内也有大量关于药剂流量表对于不同粘度响应的研究。采用传统的涡轮理论模型对不同粘度的影响进行了研究,曹广军等川采用实验手段研究了药剂流量表对运动粘度在1^-200 cSt范围内的流体响应情况。孙立军,项U系统地研究了改善药剂流量表对粘度敏感度的方法。综合上述已有文献,对药剂流量表对不同钻性流体的响应情况研究较多,但涉及到较低流量和低雷诺数的来流条件的研究较少。
本文自行搭建了一套专用于低流量研究的实验平台,采用透明外壳药剂流量表,同时辅以带有高速摄影功能的相机对低流量条件下涡轮响应的情况进行观察。得到了在不同粘度条件下的药剂流量表的响应情况,并对其进行分析和研究。
1、实验平台
实验平台包括管路系统、实验药剂流量表和高速摄像观测装置,该平台可简单模拟井下仪器流道内的流动情况。
管路采用直径20 mm的有机玻璃管组成。在3 m高处放置带有溢流堰的稳压水箱,可以提供稳定的压力源,使低流量时流速保持稳定,管路经过弯曲后自下而上流过约0. 5 m的稳定段通过待测药剂流量表。在管路的末端采用节流阀控制流速。
实验药剂流量表采用大庆油田普遍使用的直径19 mm的铝制涡轮和直径20 mm的有机玻璃管制成。在实际测井中,该涡轮通常的测量范围是1 ^-80 mj/d。
采用量筒和秒表测量管道内的流速,该方法在低流量条件下测量精确相对误差小于1.5%。同时,使用Casio公司生产的EX-Fl型高速相机对药剂流量表的转动情况进行直接拍摄。与通常的磁感应采集方式不同,高速摄影记录方式可以精确得到药剂流量表在低流量条件下的响应情况,包括磁感应难以采集到的低转速和单个转动周期内转速不稳定的情况。采用分析高速摄影视频的方法测量涡轮转速,其测量精度随转速的降低而升高,在1  r/ s时,误差为0. 300,10 r/s时误差不大于2000
实验用水为自来水,采用聚丙烯酞胺(PAM)溶于水配制不同粘度的溶液进行实验,聚丙烯酞胺是三次开采中使用最广泛的聚合物。PAM溶液密度测量采用体积质量法,测量误差为士100。测量不同配比的PAM溶液,与水密度差别在2%以内。可以通过控制其配比改变溶液粘度,粘度测量采用NDf-1型旋转粘度计,其表观粘度测量误差为士5%。
通过在上述低流量实验平台中使用PAM溶液进行实验,可以对实际测井中遇到的低流量不同粘度的情况进行模拟和观测。
2、多粘度响应结果
采用水和PAM溶液,在上述实验平台上对药剂流量表在。-10 mj /d的范围内的响应情况进行观察。通过调整配比,得到了纯水、8. 2, 14, 20. 5,57. 5 cSt和87 cSt等6种不同表观粘度的流体并观察了直径19 mm的药剂流量表对其响应的情况。

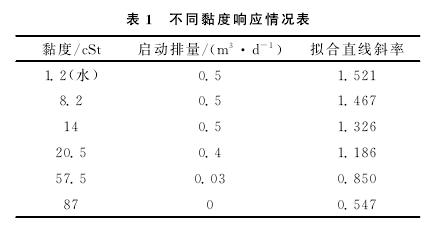

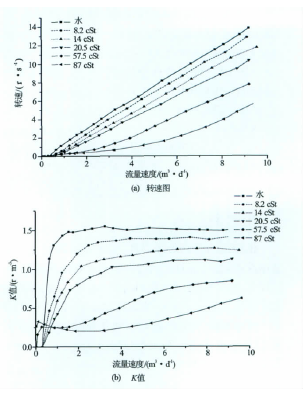

图1反映了药剂流量表在低流量条件下对不同粘度的流体的响应情况。从图1可见,随着粘度的增加,药剂流量表的K值下降,且线性度也变差。对图1中各粘度条件下的响应结果进行线性拟合,并结合实验中测量到的启动排量进行比较得到表1所示数据。

图1药剂流量表对不同茹度条件的响应转速图和K值
随着粘度升高,药剂流量表响应曲线斜率逐步下降,药剂流量表启动排量也随之下降。在流体为单相纯水时,药剂流量表可以观察到的最慢转速为0. 6 r/s,而在粘度为57. 5 cSt和87 cSt时,通过拍摄可以测量到到药剂流量表低于0. O1 r/s的转动情况。特别是在粘度为87 cSt条件时,难以观察到药剂流量表无响应的情况,只要管路内有流动,就伴随有涡轮的转动。在测井中使用的药剂流量表所能采集到的转速一般不低于0. sr/ s,过低的转速会导致磁感应信号难以超过阑值而不会被采集到或者脉冲长度较长无法被识别。
由于涡轮偏心和机械摩擦阻力矩微小变化的影响,药剂流量表在同一个转动周期内会发生周期性的转速变化,这也使得涡轮很难出现极低的转速,因为此时极易受扰动而停止转动。因而实际使用中,当粘度较小时,药剂流量表启动后最低转速一般在0. sr/s以上。但当流体粘度提高之后,药剂流量表在极低转速时钻性阻力矩就会超过机械摩擦阻力矩,成为主要的阻碍力矩,而钻性阻力矩的大小是与药剂流量表转速成正比的,此时就会形成一种负反馈机制。当涡轮转速降低时,钻性阻力矩就会下降,驱动力矩上升,使涡轮转速升高,反之依然。因而药剂流量表的响应会变得较为稳定,启动排量会降低,可以观察到极低的转速。同时,同一周期内药剂流量表的不稳定转动情况也会减弱。

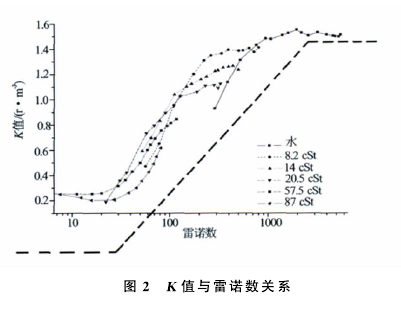

作为一种速度式流量计,药剂流量表受人日速度分布影响较大,而人日速度分布情况是受雷诺数影响决定的。实验中得到的药剂流量表K值与雷诺数的关系见图2。

图2表明,在雷诺数低于2 000(即层流)的条件下,药剂流量表的K值受雷诺数影响显著。从图2中可以看出,K值与雷诺数之间有相关性,随着雷诺数的增加呈现3个阶段:当雷诺数极低(小于20)时,药剂流量表近似保持一个固定的K值;随着雷诺数的增加(雷诺数在20 ^-1 000) ,药剂流量表的K值与雷诺数近似呈指数关系;当雷诺数较高时(大于1 000),药剂流量表进人线性响应,K值稳定不变。同Funress}'}的结果相比,在K值与雷诺数的指数关系段,本文实验结果与指数关系(图2中粗实线)有一定的偏差。本文实验采用的聚合物溶液不同于Funress实验采用的油,聚合物溶液是非牛顿流体,在不同剪切率条件下,其表观粘度不同[1a7。随着剪切率(在本文实验中流速是剪切率的主要影响因素)的上升,其表观钻性系数会下降。对比图2曲线,以聚合物粘度为8. 2 cSt的响应曲线为例,曲线的起始段低于指数关系,是由于流速较慢剪切率较低,其表观粘度较大,实际雷诺数应该稍低,图2中曲线应向左稍稍平移;流速较高的响应点K值高于指数关系直线则是由于剪切率较高时,表观粘度减小,实际雷诺数更大,需将响应点向右平移。因而实际的雷诺数与K值的关系,需结合聚合物溶液的表观粘度变化情况进行修正。

3、与理论模型的对比与讨论

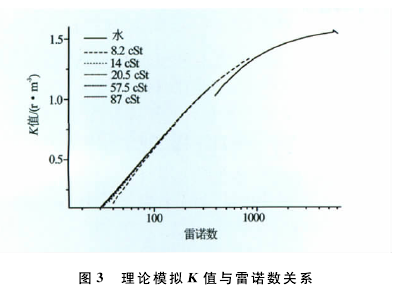

采用Thompson等00提出的理论模型,人日速度设置为层流,对实验中的工况进行模拟。将求解后得到的K值与雷诺数的关系绘制在图3中。
比较图2与图3可看出,理论模拟与实验结果在前文所述的K值指数增长阶段与稳定阶段基本相符,极低雷诺数条件下稳定的小K值难以通过传统的理论方法进行模拟。理论方法可以作为低流量条件下药剂流量表在粘度不超过50 cSt的钻性流体中响应情况的快速计算分析手段。通过理论和实验表明,在药剂流量表进人线性段K值稳定之前,涡轮K值与雷诺数呈指数关系。不过需要指出的图3理论模拟K值与雷诺数关系是,在低流量条件下,药剂流量表在启动时叶片相对于来流攻角较大,会产生流动分离的现象,此时会使得药剂流量表的响应有一定的波动和偏差。因而,采用粘度较高的钻性流体,在不同雷诺数条件下进行标定之后,就可以对该涡轮对于不同钻性流体的响应情况进行分析和计算。
4、结论与建议
(1)随着粘度的增大,药剂流量表的启动排量会降低,同时响应的最低转速也会下降。
(2)随着粘度的提升,药剂流量表的K值会下降,同时线性度也会变差。
(3)在进人涡轮响应的线性段前,K值持续升高,且随流量计人日雷诺数呈指数增长关系。
(4)对于产出液粘度较高的低产井,宜采用采集系统更敏感的涡轮使其能精确地采集低转速(小于0. O1 r/s)的信号。
(5)用于测量不同钻性流体的药剂流量表,只进行一次在高粘度条件下来流雷诺数不同的标定,即可近似得到该药剂流量表K值与雷诺数的关系,并反推出该涡轮对不同钻性流体的响应曲线。
