如何对常用润滑油流量表进行正确的选型分析

发布时间:2021-01-09 17:01:56  点击次数:1057次
润滑油流量表是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品....防爆等级为:ExdIIBT6。

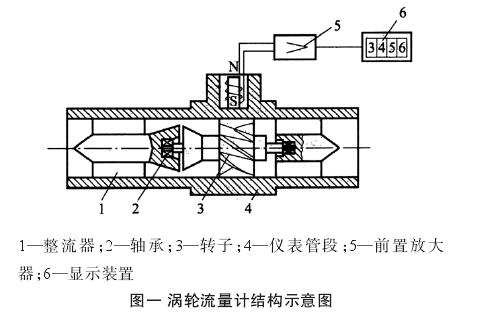

整流器通常也叫导流器,主要作用是消除和减少流体流动中的漩涡流、偏心流等各种不是中心轴对称的流体。轴承用来固定转子使其很好地安装在管道的中心线处。
叶轮是转子式润滑油流量表的主要组成部分,一般主要由螺旋形的叶片组成。一般叶片的直径刚好充满管道,叶片的轴向长度近似为叶片的高度。一般所说的仪表管段是指流量计的管段部分,里面包含了整流器、轴承、转子传感器等部分,有时候也包括上游和下游的直管部分。传感器的主要作用是把转子转动的信号转换为电信号。通常将润滑油流量表中感知流体流速的涡轮及其组合(包括前后导流架、轴承、壳体及前置放大器)统称为涡轮流量传感器。前置放大器是为了传送传感器的电信号而对其放大,整型从而得到输出型号,再将信号处理转换为二次仪表显示的信号。显示器为润滑油流量表接受输出输出信号的装置。在流量计运行的过程中,瞬时流量、累计流量、仪表系数都可以在显示器上显示出来。每个规格的流量计,均有其流量范围。也即说,当介质流量低于下限流量时,介质流速太低,以致无法检测流速,或无法保证精度;而当流量高于流量上限时,产生压力损失过大,会产生丢脉冲、漏计等现象,即使不漏计,流量计也无法保证精度。
由于流量计的使用环境条件一般较为恶劣,有振动、脉动等干扰存在,因此,若流量计经常处于下限流量工作时,就很难保证计量精度。一般应使流量计的工作流量范围处于最大工况流量的20%—90%。当使用环境很理想时,流量计可工作于最小流量和最大流量之间,但这仅考虑到流量计的流量范围。若在低压介质使用,还应考虑压力损失的影响。压力损失大是流量计选型必须考虑的一个重要因素,在有压力损失要求时,应考虑此因素。

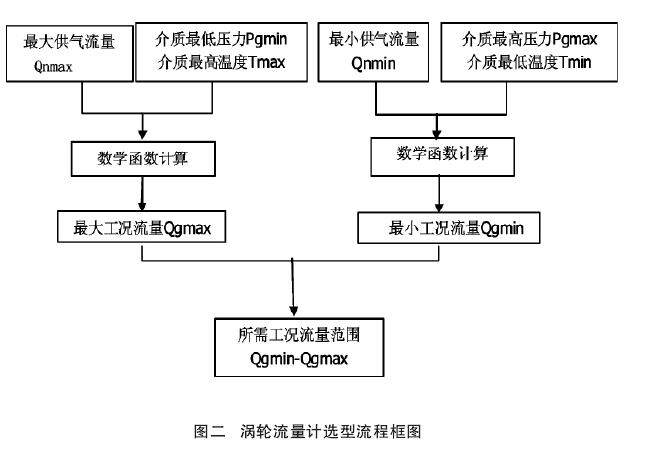

1、润滑油流量表的选型数学依据用户在实际的流量计选择应用中,要尽量选择合适的流量计,既要避免资源浪费造成的过度花费,又要避免选择不合适的流量计影响测量的精度,造成用户双方的贸易纠纷。用户在选择流量计之前应首先估计管线输送介质的量和介质可能达到的温度和压力范围,估算出输送介质的最高和最低的工况流量,正确选择规格合适的流量计。选择润滑油流量表的总体原则是:尽量使流量计在最大流量的20%—90%的范围内运行,这样流量计的最佳计量性能及测量精度也是最高的。润滑油流量表选型流程如图二所示。

2、选型的数学计算依据已知介质的最低压力、最高温度和所需的最大标准状况下的流量,计算最大工况下的流量:

已知介质的最高压力、最低温度和所需要最小标准状况下的流量,计算最小工况流量:

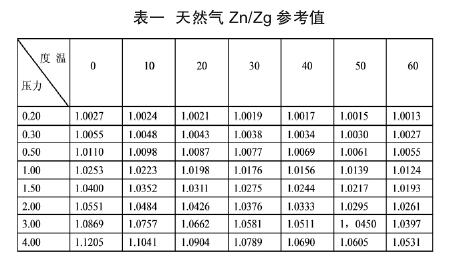

(2)式(1)、(2)中,Qgmax、Qgmin为最大和最小的工况体积流量(m3/h),为流量计在工作状态下的压缩系数与标准状态下的压缩系数之比,Pgmax、Pgmin为介质的最高和最低的压力值(kPa),Pa为当地的大气压力值(kPa),tmax、tmin为介质的最高温和最低温,Qnmax、Qnmin为最大和最小标准状况体积流量(kPa)。如果测量的介质是天然气的比值,可以参考表一数值。其中,天然气的密度K=0.63Kg/m3,二氧化碳的摩尔分数Xc=0.00%,氮气的摩尔分数Xn=0.00%。表一天然气Zn/Zg参考值

3、选型的实例分析
已知一用户在输气时实际的工作压力范围是0.5—1.5MPa,介质的温度为10—50度,供气时最小的流量为2500m3/h;经过分析知道,天然气的实际密度为ρ=0.55Kg/m3,供气最大流量为6000m3/h,氮气的摩尔分数为Mn=1.5%,二氧化碳的摩尔分数为Mc=0.6%;经测得我们知道,当地的大气压值为101.3kPa,试确定所选用流量计的口径和流量范围由刚才的流量计流量范围计算模型公式我们知道,当介质压力为0.5MPa、温度为50度时天然气压缩因子影响最小,此时供气量最小,具有最大的工况体积流量;而当介质压力为1.5MPa、温度为15度时,压缩因子影响最大,此时的供气量最大,具有最小工况体积流量。

在工作状态下它的流量范围为147.6—1107.78m3/h,所以选择流量范围为100—1500m3/h的润滑油流量表
4、结束语本文的润滑油流量表选型模型和计算实例为今后润滑油流量表在实际中的应用和选型提供了一定的理论借鉴依据。
