甲醇液体流量表的工作原理与实验效果分析

摘要：大庆外围油田产油井脱气严重，井筒内流体运移时滑脱现象明显，严重制约了产液剖面测井精度。针对上述问题，选用了甲醇液体流量表，分析了甲醇液体流量表工作原理，在葡萄花油田进行了对比测试研究。测试结果表明，甲醇液体流量表排气效果显著，消除了井筒内脱气、地层产气造成的涡轮转速失真现象，测试地层产液结果精确度较高，对地质部门调整注采剖面具有较大的指导意义。
针对外围油田低产、低渗并伴有脱气的情况，传统方式的阻抗式环空找水仪测试过程中受到的干扰情况较多，对油田的后续开发失去指导意义。溢气型阻抗式环空找水仪器通过对传统式阻抗仪器的改造，增加了排气阀，对测试集流过程中所采集的气通过气阀排出，降低产气对测试数据采集的影响。本文结合大庆油田第七厂聚驱区块实验为例，分析了该仪器在葡萄花油田中的应用效果。
1甲醇液体流量表工作原理
甲醇液体流量表是基于传统阻抗式环空找水仪改进的，改进了集流伞中心管及进液口的结构，增加了气液分离短节。针对聚集于集流伞上端的气体设计了排气通道，将气体直接排出（排气通道位于集流伞内部进液口上端），不流经测量通道，从而将油气水三相流测量简化为两相流测量。

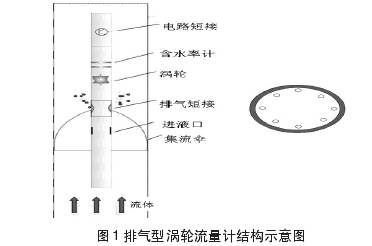

该仪器结构（图1）包括集流伞、排气短节、涡轮、含水率短节及电路短节。排气短节位于集流伞的顶部，由外壳与内部8根排气通道组成。涡轮叶片与外壳之间留有一定的空隙，即使较大砂粒或杂物也可顺利通过。叶片下方设计有螺旋形增力叶片，提高了涡轮的灵敏度，涡轮K值提高到2.0左右，降低了涡轮的启动排量，启动排量最低可将至0.7m3/d。



表1葡xxx-SPxx井各测点对比数据

序号	测点深度（m）	传统式阻抗		排气型阻抗
		分层产量（m3/d）	分层产水（m3/d）	分层产量（m3/d）	分层产水（m3/d）
	1071.9	18.2	10.9	14.87	10.33
	1088.3	9.6	8.4	9.07	8.19
	1110.1	1.1	0.7	0.97	0.02
	1123.3	17.9	17.2	17.41	16.71
	1130	0	0.0	0	0

2实验效果分析
由于该仪器能够通过排气通道排出集流伞内所聚集的气体，从而减少脱气现象对流量测试结果的影响。为验证该仪器的测试效果，在大庆油田第七采油厂聚驱实验区的部分产油井进行了对比测试研究。

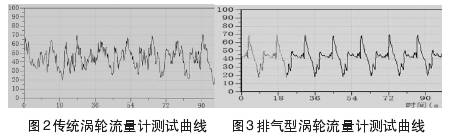

图2为传统甲醇液体流量表所录取测井曲线（所测得产量为46.8m3/d），图3为甲醇液体流量表所录取的测井曲线（所测得产量为42.32m3/d），该井当天产液量为41m3/d（排气型阻抗更贴近井口量油）。
通过以上数据对比（表1），1号层存在问题，后经过分析归结于产气影响。而排气型阻抗通过气阀排出气体，有效的降低了脱气对测试数据的影响。

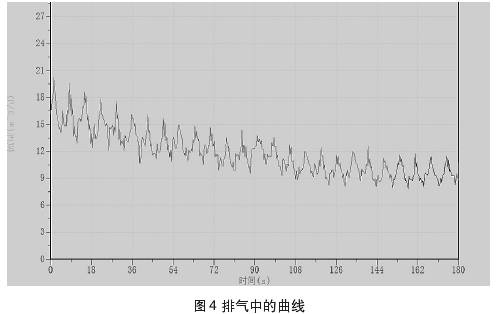

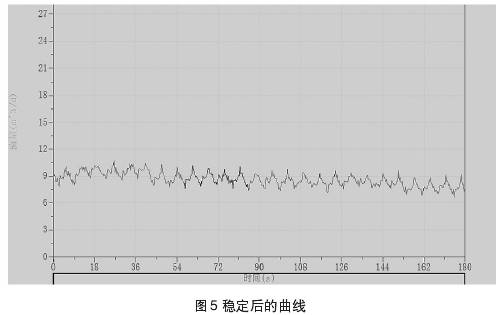

图4、图5中所示曲线为测量过程中所截取的集流伞中所聚集的气相，通过排气通道排出时与排出后的测量曲线。测试过程中录取到的仪器排气的过程，当集流伞完全支开后仍需要开启流量测试进行实时检测，否则可能会录取资料失真。
3结论
（1）该仪器通过增加排气阀排气，有效的降低了脱气现象对测试数据的影响。
（2）该仪器的量程及灵敏度满足外围油田的测试需求。
（3）当产气量超过排气范围时，测试数据仍会失真。
