色拉油流量计在润滑油性能测试中数据比较

发布时间:2021-01-09 17:32:01  点击次数:1161次
摘要: 流量计量在各工业系统要求越来越高,色拉油流量计在各工业现场应用较多,简要介绍了色拉油流量计的工作原理及特点。利用现有滑油流量标准,分别对两台较高精度色拉油流量计进行了性能测试,并对测试结果进行了简要分析,测试结果表明粘度对色拉油流量计性能有较大影响。
1 引言
随着社会及科学技术的不断进步,流量计量的在各工业系统越来越受重视,相关技术也取得了很大的进步,如多种新型流量计不断投入使用,传统流量计技术得到改进,精度更高等。各种在线计量、国际比对,实流测试等已成为如今流量计量发展的主要方向。工业实际应用中流量的准确计量需要高准确度的流量计来保证,更需要对流量计量仪表的正确使用来保证。
2 色拉油流量计及测试依据
2. 1 色拉油流量计

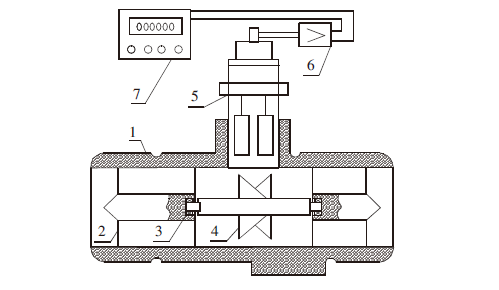

图1 色拉油流量计组成
1 壳体,2 前导流板,3 轴承,4 涡轮,5 变送器,6 前置放大器,7二次仪表
色拉油流量计是一种速度式流量仪表,利用涡轮感受流体平均流速来导出流量,其工作原理是液体通过流量计内腔,对叶片产生冲击而使涡轮旋转,涡轮旋转速度随流量大小变化而变化,通过涡轮的转速而得到液体介质的流量。因色拉油流量计具有结构简单,体积、质量小,精度高等特点,所以在工业实际中应用最为广泛。如图1

所示为色拉油流量计典型结构。
2. 2 测试依据

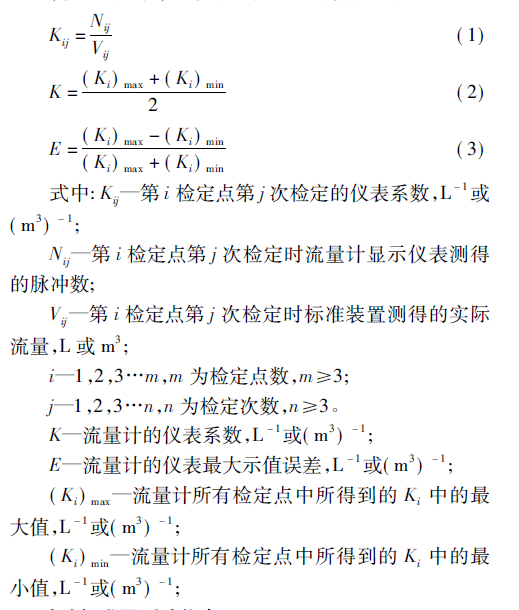

色拉油流量计的测试主要依据《JJG 1037 - 2008 色拉油流量计检定规程》。主要参数包括仪表系数、最大示值误差( 仪表线性度) 及仪表重复性。计算方法如下:

3 试验标准及测试仪表
3. 1 标准介绍
此次比对试验所使用装置为我单位所拥有的滑油流量标准装置,其主要指标如下所示:试验介质: 4050 航空润滑油。流量范围: ( 0. 1 ~ 80) m3 /h;不确定度: 0. 05%( k = 2) ;装置原理: 静态质量法;变温范围: ( - 35 ~ 150) ℃;温控精度: ± 1℃。
3. 2 测试仪表
此次试验测试选用两台色拉油流量计,口径分别为Φ40、Φ25,主要考虑40 和25 口径的流量计应用较多,同时流量衔接,更具有代表性。其主要参数如下:
( 1) Φ40 流量计
型号规格: LWGY - 40;
流量范围: ( 2 ~ 20) m3 /h;
出厂等级: 0. 5 级。
( 2) Φ25 流量计
型号规格: LWGY - 25;
流量范围: ( 1 ~ 10) m3 /h;
出厂等级: 0. 5 级。

4 试验测试
4. 1 测试条件
环境温度: 27. 0℃;
大气压力: 99660Pa;
湿度: 44. 5%;
介质粘度; 20. 47cst。

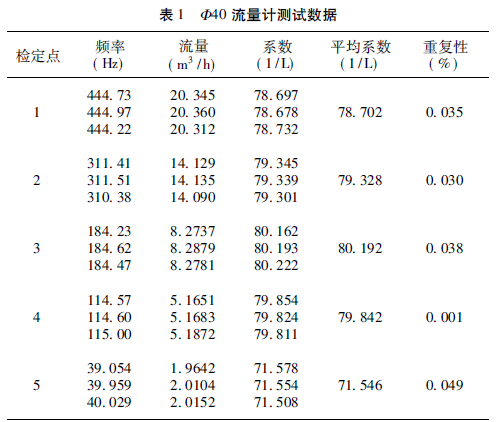

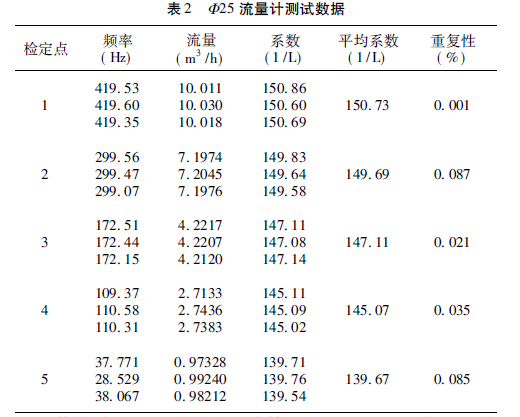

4. 2 测试结果依据以上测试方法对所选流量仪表进行了性能测试,结果测试数据分别列于表1、表2 中。
仪表系数: ( 75. 869) 1 /L;
仪表重复性: 0. 049%;
仪表线性: 5. 7%。依据表2 测试数据,经计算可得,Φ25 流量计测试结果如下:
仪表系数: ( 145. 27) 1 /L;
仪表重复性: 0. 087%;
仪表线性: 3. 9%。

5 结论
此次试验所选色拉油流量计,出厂精度均达0. 5 级以上,而测试结果显示两台流量计的线性都较差,分别为5. 7%, 3. 9%,重复性较好,分别达到了0. 049%,0. 087%。结果表明粘度对色拉油流量计线性影响较大,色拉油流量计在高粘度液体中使用时适合定点使用,检定时要使用实流或粘度相近液体,不宜用水和其它低粘度液体代替。为保证仪表的准确性,可采用系数分段插值法,使仪表在各个测量段线性达到一个理想值,另外可选用使用非线性拟合方法的色拉油流量计
