柴油流量计量表,柴油专用流量表

发布时间:2021-01-10 02:33:35  点击次数:1219次
柴油流量计量表产品概述
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品....防爆等级为:ExdIIBT6。
该类涡轮流量计具有脉冲信号输出型、电流信号输出型、现场显示型等,可满足各种不同的使用要求。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

柴油流量计量表基本参数
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级 ±1%R、±0.5%R
量程比 1:10;1:15;1:20
仪表材质 304不锈钢、316(L)不锈钢等
被测介质温度(℃) -20~+120℃
环境条件 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
输出信号 脉冲频率信号,低电平≤0.8V 高电平≥8V
供电电源 +12VDC 、+24VDC(可选)
信号传输线 STVPV3×0.3(三线制)
传输距离 ≤1000m
信号线接口 豪斯曼接头
防爆等级 非防爆产品
防护等级 IP65

柴油流量计量表仪表类型
仪表型号 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
信号输出 脉冲 4-20mA 4-20mA/脉冲
供电电源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 锂电池 24VDC±15%
精度等级 1.0~0.5级 1.0~0.5级 ? 1.0~0.5级
测量范围 标准量程 标准量程 ? 标准量程或扩展量程
显示器
通讯接口 可选RS485
通讯协议 Moubus HART
仪表材质 不锈钢 不锈钢 不锈钢
防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP60 IP65 IP65
整机功耗 < 1W < 1W < 1W
仪表通经 DN4~DN250 DN4~DN250 DN4~DN250
介质温度 -20℃~120℃ -20℃~120℃ -20℃~120℃
环境温度 -30℃~60℃ -30℃~60℃ -30℃~60℃

柴油流量计量表选型
型 号 说 明
LWGY─ /□ /□ /□ /□ /□ /□



4             4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
6 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
10 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
20 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
25 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
32 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
40 40mm,标准量程2~20m3/h,宽量程为1~20m3/h
50 50mm,标准量程4~40m3/h,宽量程为2~40m3/h
65 65mm,标准量程7~70m3/h,宽量程为4~70m3/h
80 80mm,标准量程10~100m3/h,宽量程为5~100m3/h
100 100mm,标准量程20~200m3/h,宽量程为10~200m3/h
125 125mm,标准量程25~250m3/h,宽量程为13~250m3/h
150 150mm,标准量程30~300m3/h,宽量程为15~300m3/h
200 200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型 N +12V供电,脉冲输出,高电平≥8V低电平≤0.8V
精度等级 05 精度0.5级
10 精度1.0级
涡轮
类型
W 宽量程涡轮
S 标准涡轮
材质 S 304不锈钢
L 316(L)不锈钢
防爆 N 无标记,为非防爆型
压力等级 N 常规 (参照表2)
H(x) 高压 (参照表2)
注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”
例如,选用一台法兰连接式非防爆型涡轮流量计测量水,需要脉冲信号输出,管道为DN40,要求精度0.5级,304不锈钢材质,仪表耐压16MPa测量范围为标准量程,其产品型号应为:LWGY-40(FL) /05/S/S/N/H16

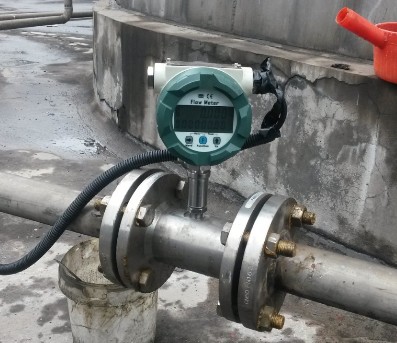

柴油流量计量表的安装
涡轮流量计作为叶轮式流量计的主要品种,由传感器和转换显示仪表组成,被广泛应用于测量封闭管道中的液体,但液体必须是与不锈钢、硬质合金不起腐蚀作用,且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应大于等于20倍管径,下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场,如不能避免,应采取必要的措施。为了检修时不至于影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。传感器露天安装时,要做好防水处理。传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装,垂时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表,涡轮流量计在业界获得了广泛的应用,正确的安装方式是保证仪表正常运作的前提条件,为日后的保养维修提供便利,也能让仪表的寿命更长久。

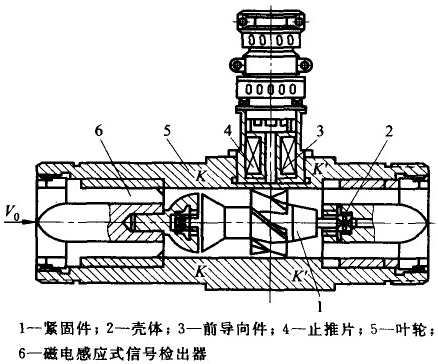

柴油流量计量表工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:

式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。


柴油流量计量表产品特点
1、压力损失小,叶轮具有防腐功能;
2、涡轮流量计采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越;
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强;
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年;
6、涡轮流量计采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输;
7、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好;
9、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单;
10、有较强抗磁干扰和振动能力、性能可靠、寿命长;
11、下限流速低,测量范围宽;
12、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
13、耐腐蚀,适用于酸碱溶液;

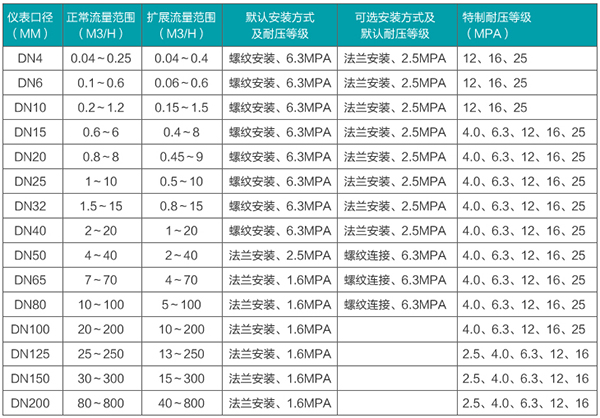

柴油流量计量表流量范围
