摘要：以通快(TRUMPF)激光切割机上使用的定量控制涡轮流量计所出现的报警为例，分析了产生该故障的原因，并给出了相应的解决办法。

涡轮流量计是工业界普遍采用的用于测量单位流动的速度式流量仪表，其测量原理是：在管道中心安放一个涡轮，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使其克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对于一定的流体介质黏度，涡轮的旋转角速度与流体流速成正比；当涡轮叶片切割由永久磁钢产生的磁力线时，引起磁通变化，经前置放大器放大、整形后，产生与流速成正比的脉冲信号，送入显示仪表进行计数和显示，这样根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。本文以通快(TRUMPF)激光切割机出现的关于液体流量计的报文为例，分析了流量计出现故障的可能原因，并给出相应的诊断方法和处理过程。

1、故障现象

图1为涡轮流量计实物图。在通快机床Trulaser3030BE出现以下报警：

13101405：RF generator 1 is reporting errors（射频发生器1报错）；

13100209：Forcibly actuated shutdown of the chiller（冷水机被强制关断）；

12050053：Warning：Q2 flow too low（警告：Q2流量过低）。

2、故障分析

首先检查水箱里面并不缺水，其次取下涡轮流量计检查涡轮叶片是否损伤，用嘴吹气明显能听到涡轮的旋转声，查看涡轮叶片上并没有发现大颗粒杂质，初步判断Q2流量计损坏。

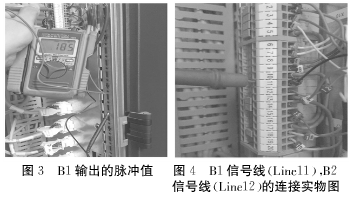

根据用户手册可知Q1和Q2的流量值〔1/min〕＝所测频率值〔Hz〕×0.083。根据流量计部分电路图（见图2）可知：流量计B1的针脚14接地，针脚,11接输出信号线F1；流量计B2的针脚15接地，针脚12接输出信号线F2。用万用表的Hz档实测针脚11，其读数是,185Hz，如图3所示，这表明流量计B1是正常的。同理用万用表的Hz档实测针脚T2，其读数是0Hz，B1和B2的电压值24V，正常，这说明流量计B2已经损坏。观察高频发生器的数据流量Q2确实为0，于是产生流量过低的报警。

3、故障排查

既然判断流量计B2损坏，购买一个新的流量计可以解决问题，但可能会造成较长时间的机床停机。这时可采用以下方法进行应急处理：首先从插槽12拔掉流量计B2的信号线，再从插槽11（即流量计B1的信号线上）并联一根铜线到插槽12，这样流量计B2与B1共用相同的信号，起到了短接B2的作用，如图4所示。短接后报警消除，机床可以正常加工。
