在使锅炉给水流量计中了为了达到工作稳定可靠，选择安装地点是关键，那安装在什么地方才符合要求，或是应该注意什么，以下文章为您解答：



1、安装场所的选择：

·选择测量管内不会出现负压的场所；

·避免安装在电机、变压器等强电设备附件，以免引起电气干扰；

·避免安装位置周围有强腐蚀性气体的场所；

·测量混合相流体时，避免引起相分离的场所；

·环境温度一般应在-25℃～60℃范围内，尽可能避免阳光直射；

·安装在无振动或选择振动小的场合，如果振动过大，应该在传感器前后的管道上加固定支撑；

·环境相对湿度应该在10%～90%范围内；

·避免安装在能被雨水直淋或者浸没的场所；



2、对直管段长度的要求：(D为流量计的内径)

锅炉给水流量计对前后直管段的要求比较低，一般对于90°弯头，T形三通，异径管、全开阀门等流动阻力件，离锅炉给水流量计的电极轴中线(不是传感器的端面)应该有5D的直管段；对于不同开度的阀门(比如可调开度的阀门)，则上游侧的直管段长度需要10D。一般传感器下游的直管段只需要3D就可以满足要求，测量不同介质的混合液体时，混合点与流量计之间的距离最少要大于30D



3、安装位置和流动方向：

锅炉给水流量计可以水平、垂直、和倾斜安装在管道上：

在水平安装时，锅炉给水流量计的电极轴必须水平，防止由于流体所夹带的气泡而产生电极短时间的绝缘，也可以防止电极被流体中沉积物覆盖。不应该将传感器安装在最高位置处，以免有气体积聚。

垂直安装时，应该使流动方向向上，这样可以使无流量或者流量很小时，流体中夹带的较重固体颗粒下沉，而轻的肢肪类物质上升离开锅炉给水流量计的传感器电极区，在测量泥浆、矿浆等液固两相介质时，避免固相沉淀和传感器衬里的不均匀摩擦。如上图所示。

·传感器的测量管道必须充满流体，必须有一定的背压。为防止出现负压(损坏衬里)，锅炉给水流量计不应该安装在泵的进口，而应该安装在泵的出口；在倾斜安装时，必须安装在上升管道；在开口排放的管道安装时，必须安装在管道的较低处。

应在传感器的下游安装控制阀和切断阀，而不应该安装在传感器上游

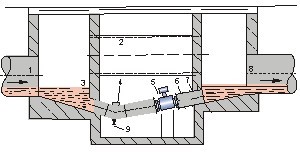

在测量井内安装流量计的方式

(1、入口 2、溢流管 3、入口 4、清洗孔 5、流量计 6、短管 7、出口 8、排污口 9、排污阀)

1、励磁电缆可选用HZ中型橡套电缆，其长度与信号电缆一样

2、信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

3、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

4、分体型锅炉给水流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型锅炉给水流量计。
