涡轮流量计与流量积算仪连接

发布时间：2021-04-24 08:24:46 点击次数：1303次

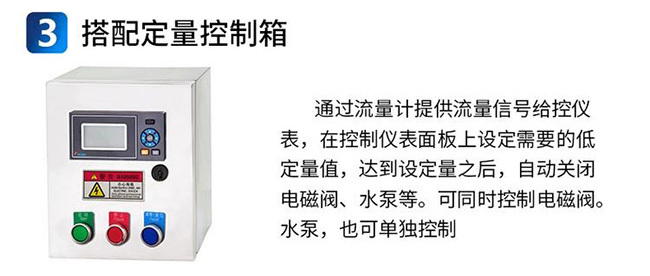

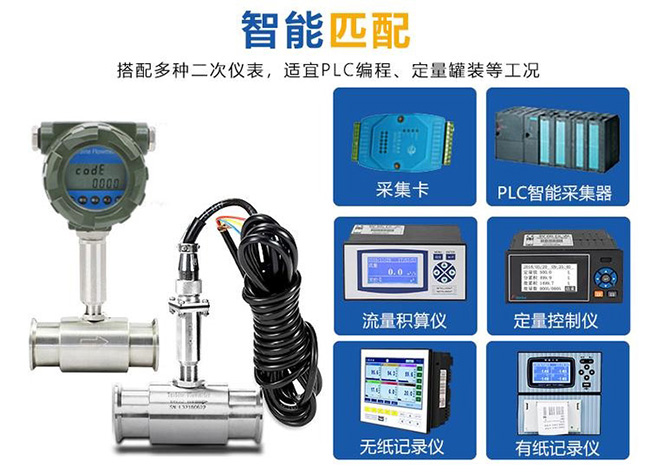

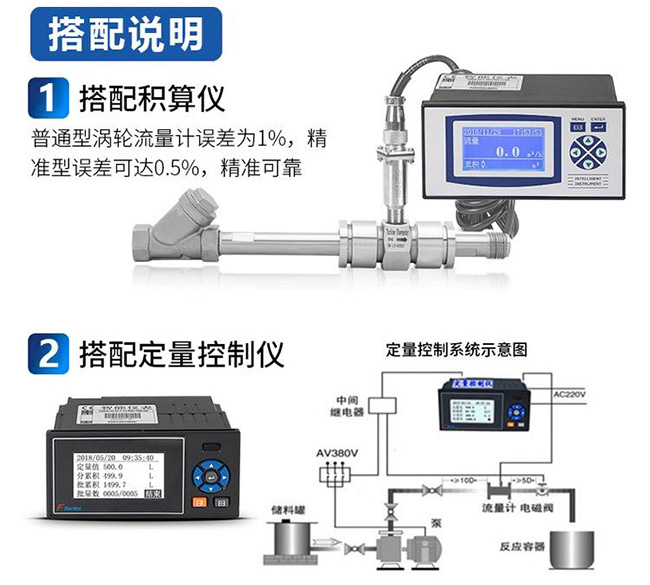

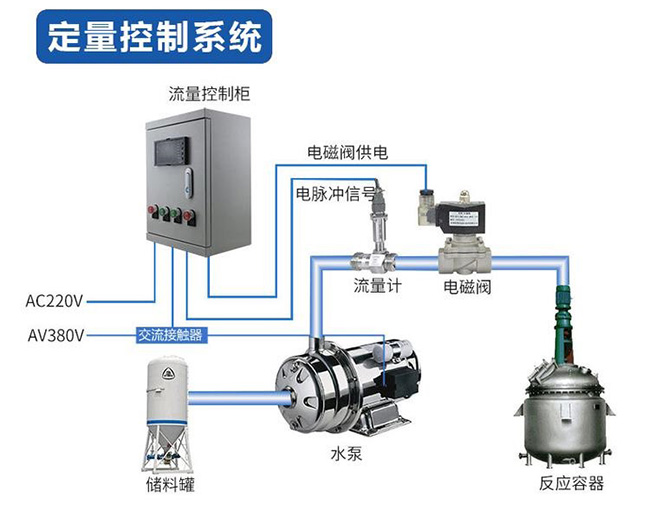

1 电气连接

安装显示仪表前首先核对传感器的输出特性（输出脉冲的频率范围、幅值、脉宽等）与显示仪表输入特征是否相配。按照传感器的仪表系数设定显示仪表的参数。核对传感器电源和线制，以及阻抗匹配。本质安全防爆型流量传感器还应核对安全栅型号规格。

信号传输线要求:

为了保证显示仪表对涡轮传感器输出的脉冲信号有足够的灵敏度，就要提高信噪比。为此，传感器的前置放大器如装在现场，还要防电磁干扰，即电磁感应、静电及电容耦合。如在室外，还应采取防雨淋等措施。在配置信号传输线时，必须注意以下几点：

①限制信号线的最大长度。信号线的最大长度为 L=D×v,其中，V 为在最小流量时传感线圈的输出电压有效值，mV；d 为系数，m/mV，其值可取： V＜1000mV 时，d=1.0；1000mV＜V＜5000mV 时，d=1.5；V＞5000mV 时，d=2.0。

②传输电缆通常用带有防护套和屏蔽功能的双芯或三芯通信电缆，有效截面积（1.25～2）mm2。要求传输电缆在显示仪表端屏蔽接地。尽可能用一根完整的电缆（即中间不接续）。电缆最好装入金属管里，以避免机械损伤。该金属管如同时装入另一电缆，则该电缆输送最大功率不能大于本仪表流量信号电缆输出最小功率的 10 倍。

传输电缆的路径不应与动力电源线平行，也不要敷设在动力电源线集中的区域，以避免电磁干扰。

注意：请务必在通电前完成所有接线并检查接线是否正确，切勿接反，否则容易损坏放大器板。

2 电气部件模拟运行

电气部分连接完成后，取下传感器的检测头并做好检测头安装标记，以便复原。用铁片靠在检测头下方快速移动，显示仪表的累积计数显示应连续地增加，可认为电气部分完好。
