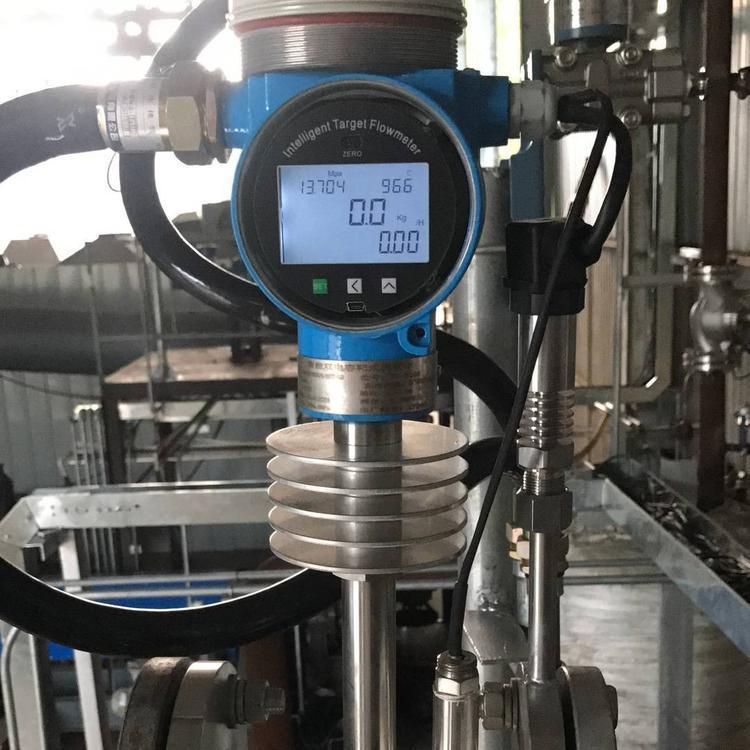

液氧流量表工作原理

当介质在测量管中流动时，因其自身的动能通过阻流件（靶片）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。阻流件（靶片）接受的作用力F，经刚性连接的传递件（测杆）传至双电容传感器，双电容传感器产生电容差经高精度AD芯片进行处理，直接输出数字信号，由此，通过AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意（图1）：

液氧流量表结构

电容式靶式流量计主要由测量管（外壳）、双电容传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的双电容传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如右（图2）：

液氧流量表特点

1.采用大屏液晶显示，可同时显示多组参量，读数更直观；

2.整台仪表在设计中无可动部件，插入式结构，拆卸方便；

3.可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

4.整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

5.仪表内设自检程序，故障现象一目了然；

6.传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；

7.具有多种安装方式供选择，如选择在线插入式，安装费用低；

8.具有一体化温度、压力补偿，直接输出质量或标方；

9.具有可选小信号切除、非线性修正、滤波时间可选择；

10.能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

11.计量准确，精度可达到0.2%；

12.重复性好，一般为0.05～0.08%，测量快递；

13.压力损失小，仅为标准孔板的1/2△P左右；

14.抗干扰，抗杂质能力特强；

15.可根据实际需要更换阻流件（靶片）而改变流量范围；

16.安装简单方便，极易维护；

17.多种输出形式，能远传各种参数；

18.抗震动性强，一定范围内可测脉动流。

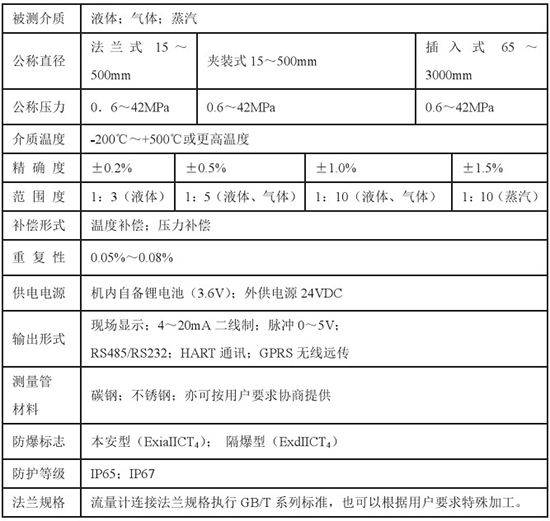

液氧流量表技术指标

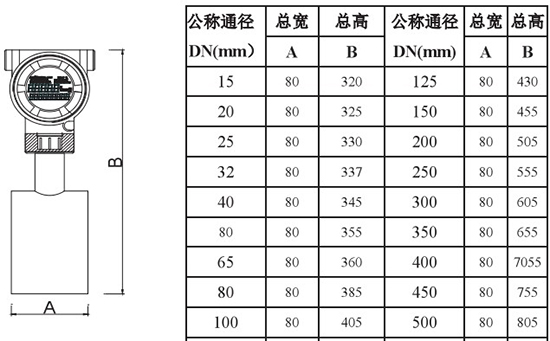

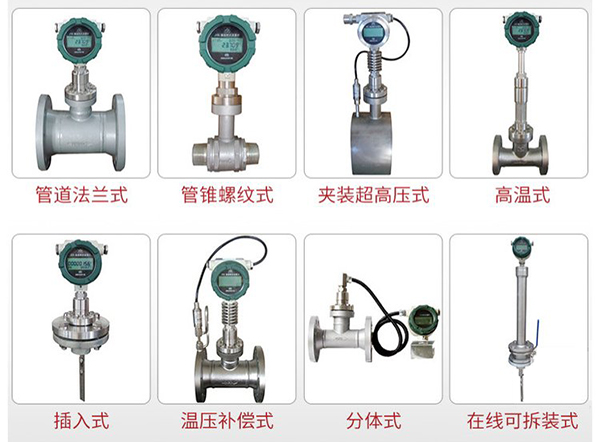

液氧流量表外形及尺寸

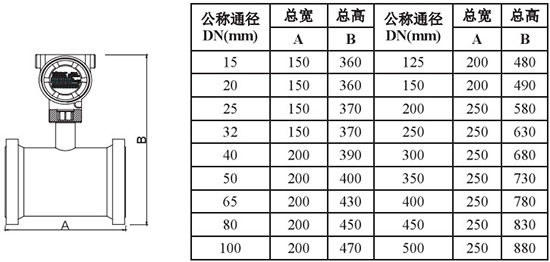

连接短管及法兰公称直径气体采用DN100mm，液体采用DN50mm，法兰规格采用国标1.6MPa、2.5MPa、4.0MPa，密封面形式RF。

4.连接法兰规格

a、法兰规格：公称压力0.6MPa～42.0MPa；

b、法兰尺寸主要采用国家标准GB/T系列，并可采用化工行业标准HG系列、机械行业标准JB/T系列，也可协商提供按照客户要求的法兰。

液氧流量表的安装及要求

1.流量计的安装

高温型（80度至500度）、常温型（-30度至70度）、低温型（-200度至-40度）

a.常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂效验单为准）；

b.介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头（表头工作温度为-30至70度），同理工作温度-100度以下的介质，也要采取防冻措施；

c.为保证流量计准确计量，要求设置前后直管段；（图8）

d.为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；（图8）

e.因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

f.流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；

g.法兰式和夹装式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径6-8mm及否同轴，以避免因其产生干扰流而影响计量精确度；

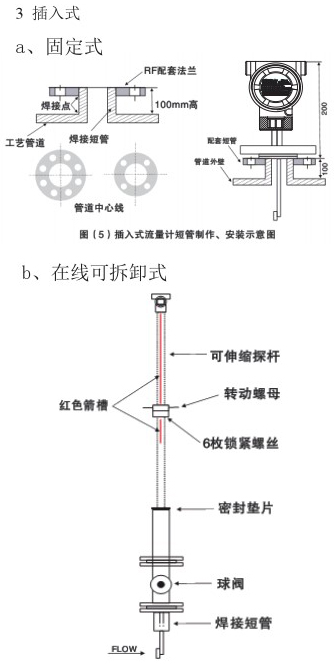

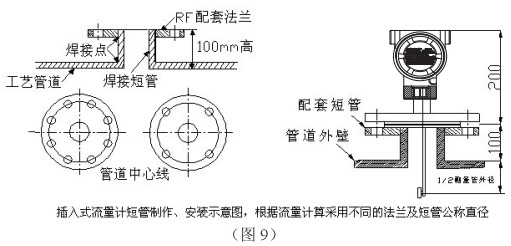

h.插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）；（图9）

i.对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；

j.测量管外壁上箭头所指方向为被测介质流向；

k.流量计壳体必须可靠接地，若无接地条件应向厂方说明；

l.流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工（以出厂效验单为准）。

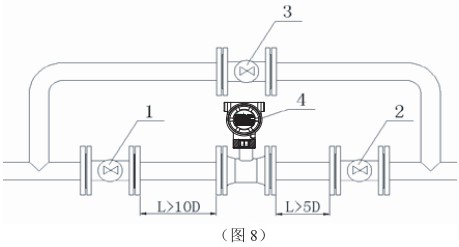

1、2、3分别为前后阀和旁通阀；4为流量计，L≥10D和L≥5D分别为前后直管段长度，D为管道公称直径。

2.流量计设置零点

注：（流量计安装后必须先进置零操作）

由于电容式力传感器及阻流件有自重，在流量计安装时不在水平方位状况下，需要重新设置流量计零点。

操作程序为：（也可在管道内无介质流动时直接置零，高温型及低温型流量计必须使管道内温度达到工作温度后置零）

a.关闭流量计下游的阀门；

b.缓慢打开流量计上游阀门，使流量计充满介质；

c.缓慢打开流量计下游阀门，使流量计运行10分钟左右；

d.关闭流量计上、下游阀门，并确定管道内流量为零；

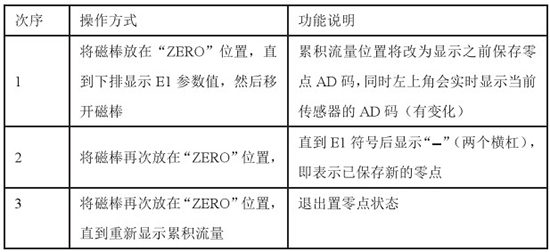

e.用白纸或手指按在“ZERO”位置不小于3S；见（图10）

液氧流量表注意事项

不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。

如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。

液氧流量表接线

a、24V供电型

1.24V供电型流量可具备多种输出方式，

a.电流输出：4～20mA；电源：16-32VDC，二线制；

b.脉冲输出：0～1000Hz；内阻1000Ω；电源：16-32VDC；10mA（带背光20mA）；

c.RS485接口：电源：16-32VDC；10mA（带背光20mA）；

d.电流输出+HART：4～20mA；电源：16-32VDC，二线制；

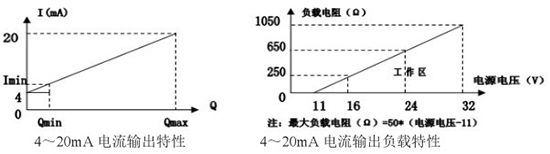

2.电流输出特性（图4）

以上图中Imin为流量计最小显示流量所对应的电流输出值，其输出值的大小为：

同理：可计算出满量程输出范围内任-输出电流及对应流量值。

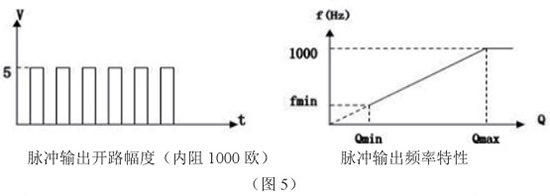

3.0～1000HZ脉冲输出特性（图5）

4.仪表接线

a.流量计信号输出线电气连接口规格为：M20×1.5

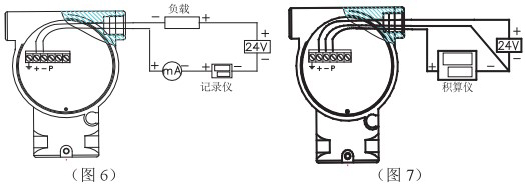

b.4～20mA电流输出为二线制（图6）

c.脉冲输出为三线制（图7）

b、3.6V电池供电型

3.6V电池供电型的流量计，无法显示电池的容量，当电池电压越来越低时，显示会慢慢变模糊，应马上更换电池。更换电池应为相同技术参数的电池，我公司电池可使用两年。（可向我厂咨询或购买）

为提高电池的使用时间，可通过修改滤波系数LP参数，该值设置越大，则代表可以使用更长时间，但流量计采集速度将会变慢。

特别提示

1.更换电池

自带电池供电的流量计，显示屏出现模糊时，提示用户电池电量将用尽。更换电池应为相同技术参数的电池，我公司流量计采用低功耗设计，电池根据不同工况及电池自身情况下可使用一至四年。

2.环境要求

流量计使用环境温度为-30度至70度，尽管自身有相当的防护等级，对安装在室外的流量仪表要加以相应遮雨及防碰撞措施。
