涡轮流量计的组成及故障的快速诊断分析

发布时间:2021-03-10 06:02:04  点击次数:1359次
涡轮流量计是一种速度式仪表,它具有精度高、重复性好、无零点漂移、高量程比、结构简单、运动部件少、耐高压、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点,涡轮流量计拥有高质量轴承、特别设计的导流片,因此极大降低了磨损,对峰值不敏感,甚至恶劣的条件下也可以给出可靠的测量变量。在石油、化工、冶金、食品、生物化学、城市燃气管网等行业中具有广泛的使用价值。
热工试验,时间短,使用仪表环境苛刻。连续监视流体(气、水、燃料油等)的流量,对热力设备的安全,经济运行,有着重要意义。
现场常用的涡轮流量计:由涡轮头,前置放大器,频率计和10mA电流表DXZ-110等组成。
根据使用经验,故障常出现在涡轮头和前置放大器上,为了判别故障在前者,还是后者,要用其它仪器测试,这就受到现场交流电源和时空的限制。为了快速诊断,我们做了两项技术铺垫工作:
(1)自制使用方便的手枪式快速诊断器;
(2)在涡轮头出口处(≥150D)加装针形阀。

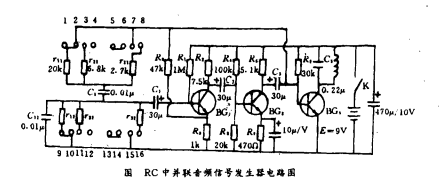

诊断器是一个RC串并联网络低频振荡器,经LC谐频放大的音频信号发生器见图,图中BG1、BG2、BG3均为3DG6D。
振荡频率分为三档(500Hz、1KC、3KC等),以适应不同量程的需要,其作为负载的电感线圈L,通过磁场的作用将音频信号耦合到前放的感应线圈。它的电源为9V电池,工作电流18mA。
将枪式诊断器开口铁环(L的一部分),套住有故障的涡轮流量计前放的根部扣下“扳机K”发射相应音频信号,会产生下述两种现象之一:
1、DXZ-110仍无指示,则故障可能出在前置放大器上,用万用表直流电压档,测量前放的引出头1-3为8V,而2-3约为4V,否则是放大管坏了,需要更换前放。
2、DXZ-110有指示,则前放是好的,故障在涡轮头,此时,关断诊断器,打开针形阀,会有下述两种情况之一出现:
(1)无流体通过,则查找有关主设备上尚未打开的阀门,并开之,直至有流体通过,DZX-110有指示止。
(2)有流体通过,而DXZ-110仍无指示,此时,可用铁棒轻轻敲打涡轮头两端管路,以振掉卡涩叶轮的细小灰渣,而恢复正常工作。否则,就要更换涡轮头了。
最后,对换下的涡轮头或放大器,一旦有机会,应及时修复备用。
